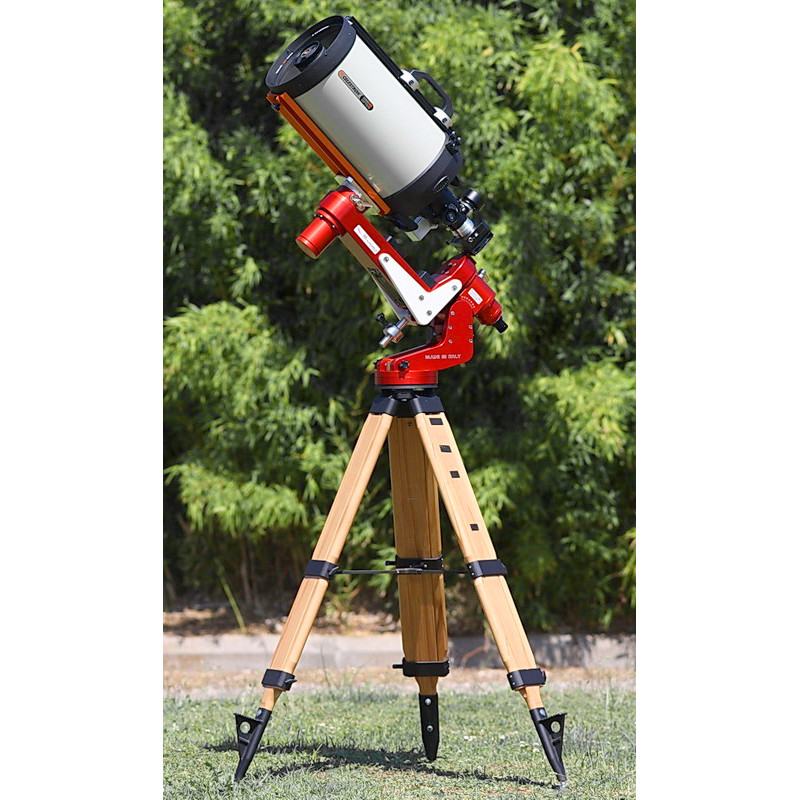

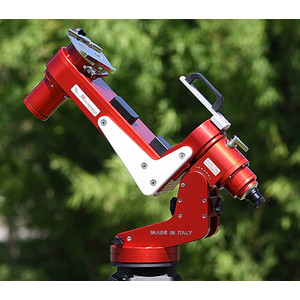

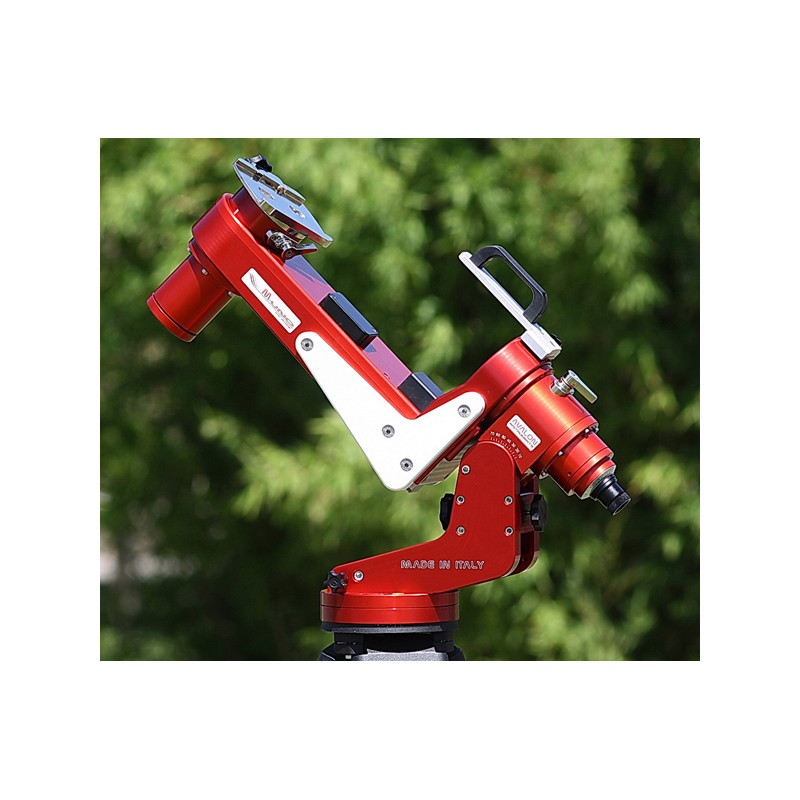

De M-Uno Fast Reverse montering is een parallactische montering met één arm, speciaal ontworpen voor astrofotografie met schmidt-cassegrain telescopen, Maksutovs en andere compacte telescopen met een achteraanzicht.
De M-Uno Fast Reverse biedt de technische oplossing voor een oud probleem in de constructie van conventionele, Duitse equatoriale monteringen, namelijk het ronddraaien van de telescoop wanneer het waargenomen object de meridiaanpositie bereikt. Als het object de meridiaan passeert, moet de observatie (belichting) met klassieke equatoriale monteringen worden onderbroken om de telescoop in de tegenovergestelde positie te draaien. Dit kost kostbare waarneemtijd, vooral als het object het hoogst boven de horizon staat (de AutoGuider moet misschien zelfs opnieuw gekalibreerd worden).
De klassieke parallactische vorkmontering wordt met succes gebruikt met compacte telescopen zoals schmidt-cassegrain telescopen. Zijn stabiliteit, compacte afmetingen en de mogelijkheid van meridiaanpassage zijn enkele redenen voor zijn populariteit. De Avalon M-Uno vult deze kenmerken aan met uitstekende stabiliteit, moderne technologie en uitzonderlijke aandrijftechnologie.
De speciale constructie en het ontwerp garanderen een uitzonderlijke stabiliteit, en de voet van de mast, die met speciale technische inspanning is ontworpen, dempt alle soorten trillingen. De arm die de optiek draagt kan worden aangepast aan de poolhoogte om telescopen met verschillende diameters te monteren en tegelijkertijd het uitbalanceren van de buis te vergemakkelijken. Dit laatste punt is bijzonder gemakkelijk, omdat de assen soepel lopen en zo een perfecte uitbalancering mogelijk maken. Dit elimineert belastingsveranderingen en slingereffecten tijdens de meridiaanpassage.
Conclusie: De M-Uno maakt zeer lange observaties en belichtingen mogelijk zonder de typische onderbreking in de buurt van de meridiaan. Dit is niet alleen een enorm voordeel voor astrofotografie, maar ook voor wetenschappelijk werk waarbij een object lange tijd zonder onderbreking moet worden geobserveerd.
De voordelen van de tandriemaandrijving van de Avalon montering:
- Een tandriemaandrijving, die door zijn ontwerp geen speling ("backlash") heeft, is door zijn werkingsprincipe superieur aan andere mechanische aandrijvingen. Bij wormaandrijvingen raken de bewegende delen elkaar slechts op één contactpunt. Als gevolg hiervan leiden de hefboomkrachten en spanningen in de montageaandrijving tot kleine, niet-lineaire onnauwkeurigheden in de aandrijving. Daarnaast zijn er - als gevolg van fabricagetoleranties - soms onregelmatige concentriciteitsfouten in de worm en het wormwiel. Het resultaat is een oscillerende beweging van de aandrijving met pieken, de zogenaamde periodieke wormfout (PE = Periodic Error). Deze oscillatiefout is evenredig met de brandpuntsafstand; hoe langer de brandpuntsafstand, hoe significanter de fout wordt.
- Door de viervoudige tandwielreductie hebben de Avalons ook een slingerfout van meestal +/- 5 tot 7 boogseconden. In tegenstelling tot een wormwielaandrijving is deze slingerbeweging echter absoluut gelijkmatig en lineair en kan daarom zonder problemen door elk automatisch geleidingssysteem worden gecorrigeerd.

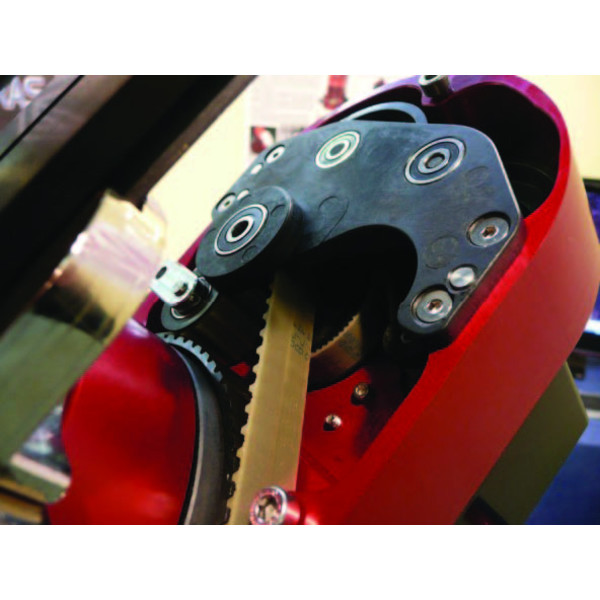

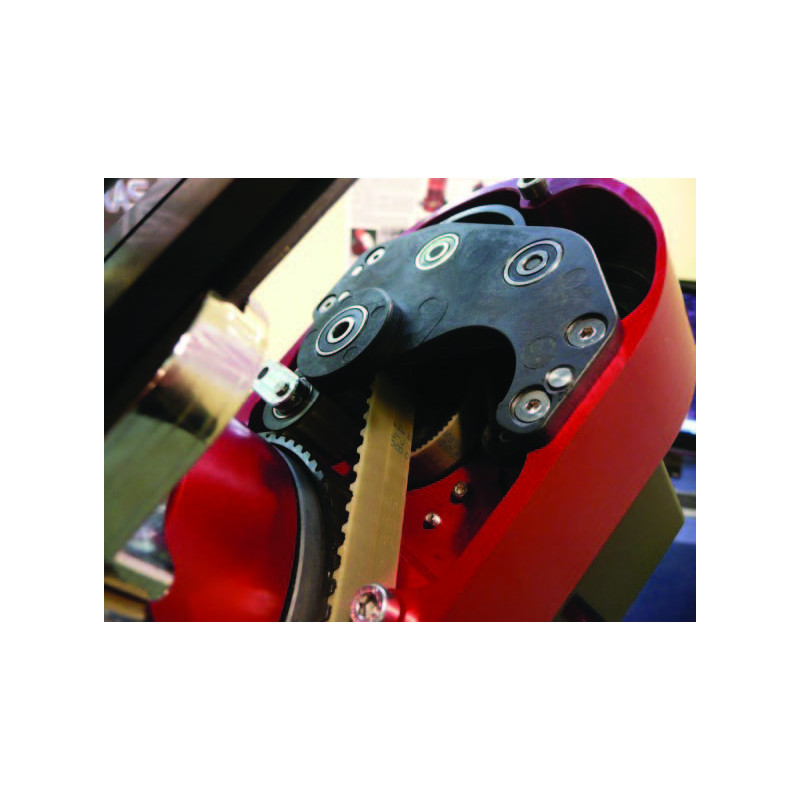

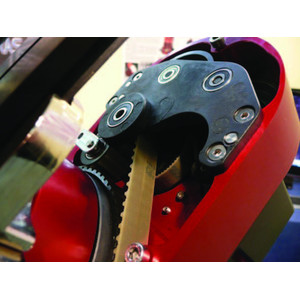

- De reden voor de gelijkmatige lineaire fout ligt in de riemaandrijving, aangezien er geen direct contact is tussen de aandrijfwielen en de bewegingen volledig spelingvrij door de riem worden overgebracht. De getande riem rust op een groot gedeelte van het wiel, zodat de bewegingen zeer fijn en gelijkmatig worden overgebracht - zonder de pieken, rem- en versnellingsfasen die typisch zijn voor wormaandrijfsystemen en ook tot problemen kunnen leiden bij AutoGuiders. AutoGuiders reageren meestal te langzaam om plotselinge schommelingen in de aandrijving te compenseren.
Verdere voordelen van het speciale aandrijfsysteem van Avalon:
- Een neveneffect van de tandriemen is dat u geen smeermiddelen nodig hebt - er zit dus geen vet in de montering. De riemaandrijving betekent ook dat er geen speling van tandwielen is, ongeacht de belasting, slijtage of temperatuur. In de M-Uno zijn geen materialen gebruikt die gevoelig zijn voor slijtage of corrosie.
- Zodra hij perfect uitgebalanceerd is, zijn er tijdens het gebruik geen veranderingen meer nodig. Traditionele monteringen met wormwielaandrijving moeten voor en na de meridiaanpassage opnieuw gebalanceerd worden om het "slingereffect" te minimaliseren. Zodra de M-Uno gebalanceerd is, is er een perfect massa-evenwicht - ook ideaal voor vaste installaties of voor observatoria met afstandsbediening.
- De aandrijfriemen van de M-Uno zijn gemaakt van polyurethaan met een stalen kern. Polyurethaan is een zeer vormstabiel polymeer met een hoge elasticiteitsmodulus, zodat het na verloop van tijd niet verandert - zelfs niet bij zware belastingen en grote temperatuurschommelingen. Bovendien wordt op elke as een voorspanningselement gebruikt om speling te elimineren. De aandrijftandwielen, die Avalon Instruments zelf produceert, zijn gemaakt van een met glasvezel gevulde gegoten polyamide en hebben een opmerkelijke stabiliteit. De ingenieurs van Avalon ontwierpen speciaal afgevlakte tanden om onregelmatigheden in de volgsnelheid (een bron van volgfouten), die anders veroorzaakt kunnen worden door de interactie tussen de tandriem en het aandrijftandwiel, te minimaliseren of zelfs te elimineren.
De Avalon M-Uno Fast Reverse montering biedt oplossingen die het leven van amateursterrenkundigen gemakkelijker maken en veel technische problemen elimineren.
