Reflecterende spleet van de tweede generatie met 4 posities voor Star'Ex-spectrografen

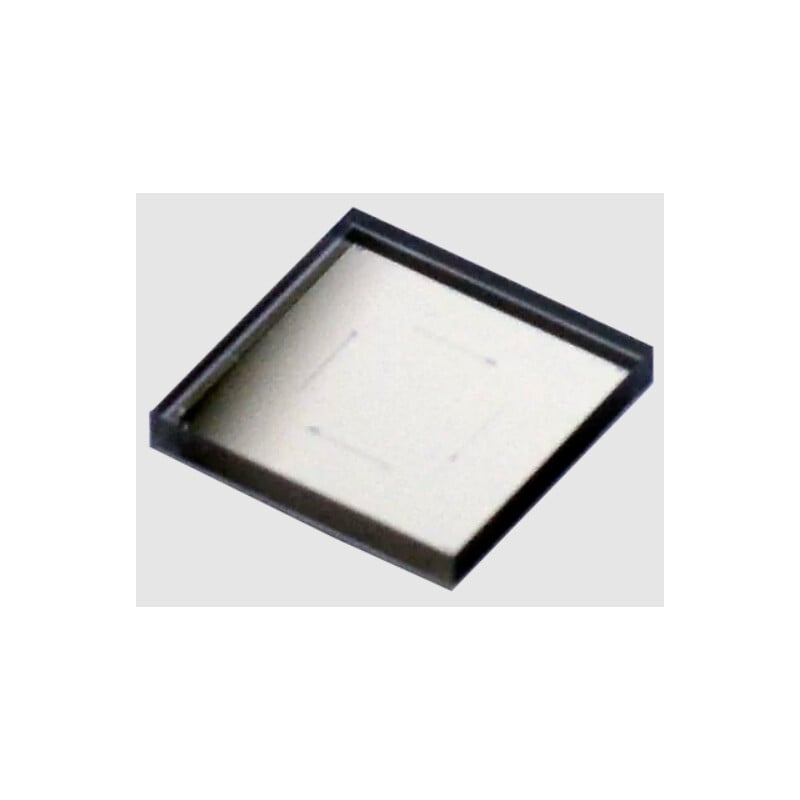

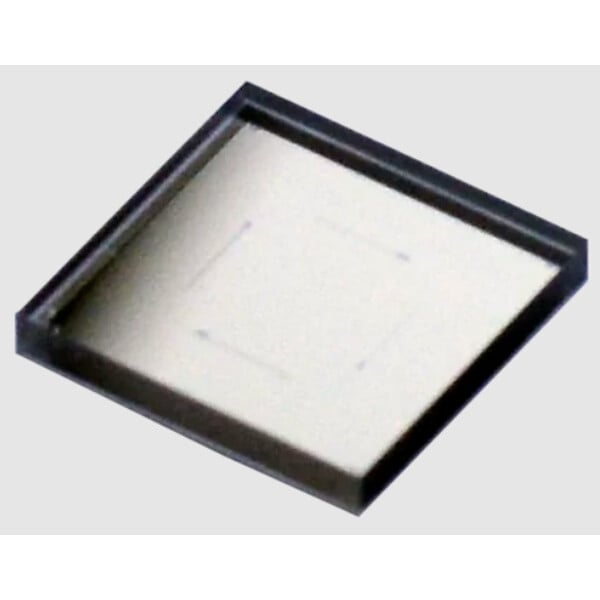

Deze spleet van de "tweede generatie" bestaat uit kwartsglas (synthetisch kwarts) met een afmeting van 16 millimeter in het vierkant en een dikte van 2 millimeter. Eén zijde is voorzien van een antireflectiecoating (om spookbeelden te verminderen), terwijl de andere zijde is bedekt met een lichtondoorlatende chroomlaag, met uitzondering van de smalle openingen die overeenkomen met de vier spleten en die met een zeer nauwkeurige fotolithografische techniek zijn gegraveerd.

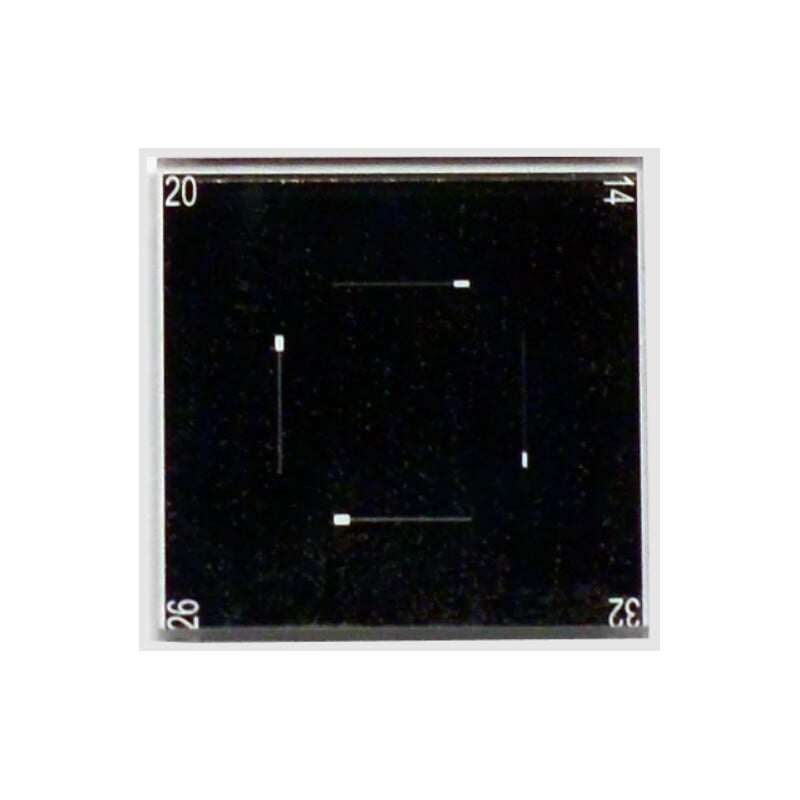

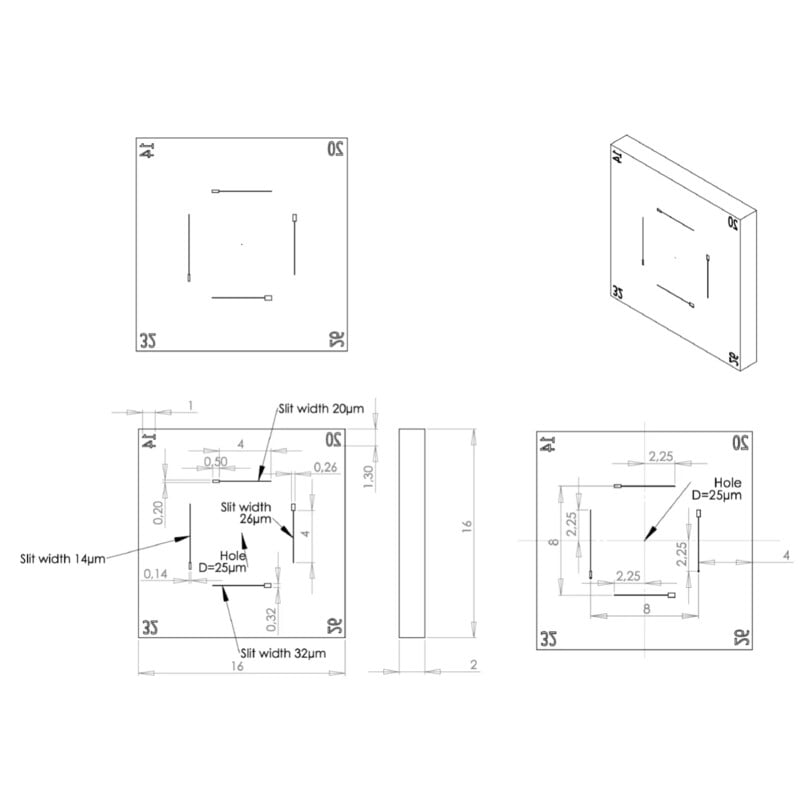

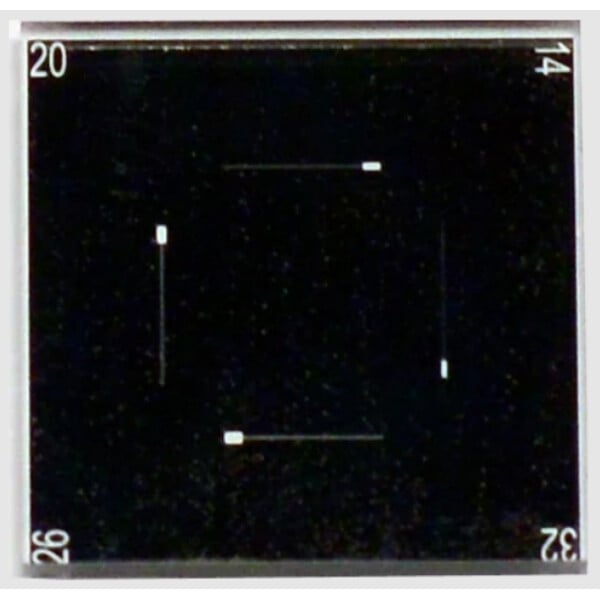

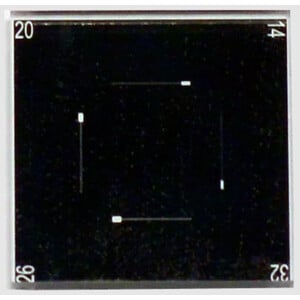

Vier onafhankelijke spleten zijn in een vierkant gerangschikt, met breedtes van 14, 20, 26 en 32 µm. In het midden bevindt zich een gat met een diameter van 25 µm. De spletbreedtes zijn aangegeven in de hoeken van het substraat. De spleet van 14 micrometer is bijvoorbeeld ideaal voor spectrografie met een kleine telescoop. De spleet van 32 micrometer is daarentegen beter geschikt voor spectrografie met een lage resolutie en een telescoop met een diameter van 300 mm. Het uiteinde van elke spleet is over een lengte van 0,5 mm met een factor 10 verbreed. Dit verlengstuk heeft twee functies: (1) het verschaffen van meer informatie over de bedrijfsomstandigheden van het instrument (mate van atmosferische turbulentie, prestaties van het instrument, kwaliteit van de instellingen, beoordeling van de instrumentreactie); (2) het mogelijk maken van spectrofotometrische gegevensverzameling om de calibratie van spectra in absolute fluxwaarden te vergemakkelijken. Elke spleet is 4 mm lang, zodat ze het spectrum van objecten met grote hoekoppervlakken, zoals nevels of kometen, kunnen registreren.
Het centrale gat van 25 µm is weliswaar onopvallend, maar vormt een belangrijke innovatie. Dit gat maakt het mogelijk om de spectrograaf veilig en eenvoudig op een tafel te plaatsen zonder dat een telescoop of een sterrenhemel nodig is: het gat fungeert als kunstmatige ster.
