AstroTrac TT320X-AG montering
Bent u een enthousiaste astrofotograaf? Stelt u zich dan eens het volgende scenario voor:
U bent aangekomen op uw vakantiebestemming, de hemel klaart op in de schemering en de Melkweg staat boven u in het zenit. En vanwege het gewicht heeft u moeten afzien van het meenemen van uw reismontage.
Dit horror scenario hoeft niet meer te gebeuren, want nu is er de AstroTrac montering - de lichte en ruimtebesparende reismontering.
De AstroTrac is niet per se een reismontage in de traditionele zin. Men zou het ook een tangentiële arm-montage met een segmentaandrijving kunnen noemen.
De voordelen van de AstroTrac in één oogopslag:
De AstroTrac is een volledig nieuw type reismontuur met zeer nauwkeurige naloop gedurende 2 uur, universeel inzetbaar voor astrofotografie en visuele observatie met refractors met korte brandpuntsafstand.
Met een gewicht van slechts 1,1 kilogram en een afmeting van slechts 425x95x43 mm in ingeklapte toestand is hij uiterst draagbaar en wereldwijd inzetbaar. AstroTrac staat voor eenvoudige en snelle montage. Plaats hem op een fotostatief, centreer de poolster in de poolzoeker, richt de camera of telescoop uit en druk op de "Track-knop" - klaar.
Uitstekende afwerkingskwaliteit dankzij hightech materialen. De aandrijfspindel en de motor zijn speciaal voor de AstroTrac vervaardigd en garanderen een aandrijfnauwkeurigheid van slechts enkele boogseconden.
De AstroTrac in detail:

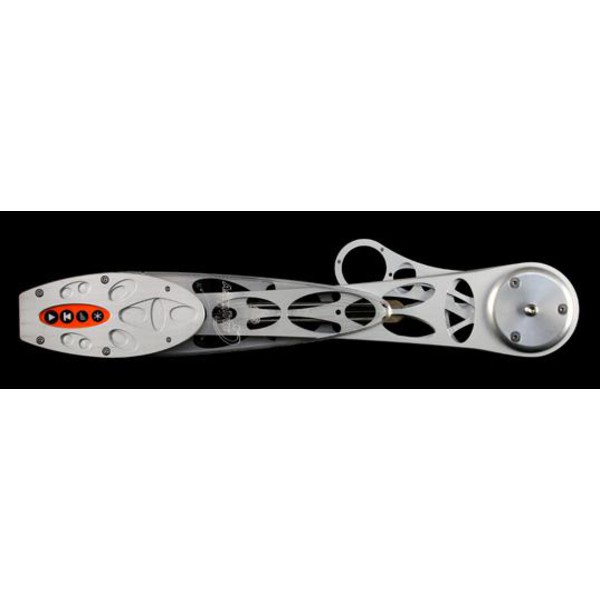

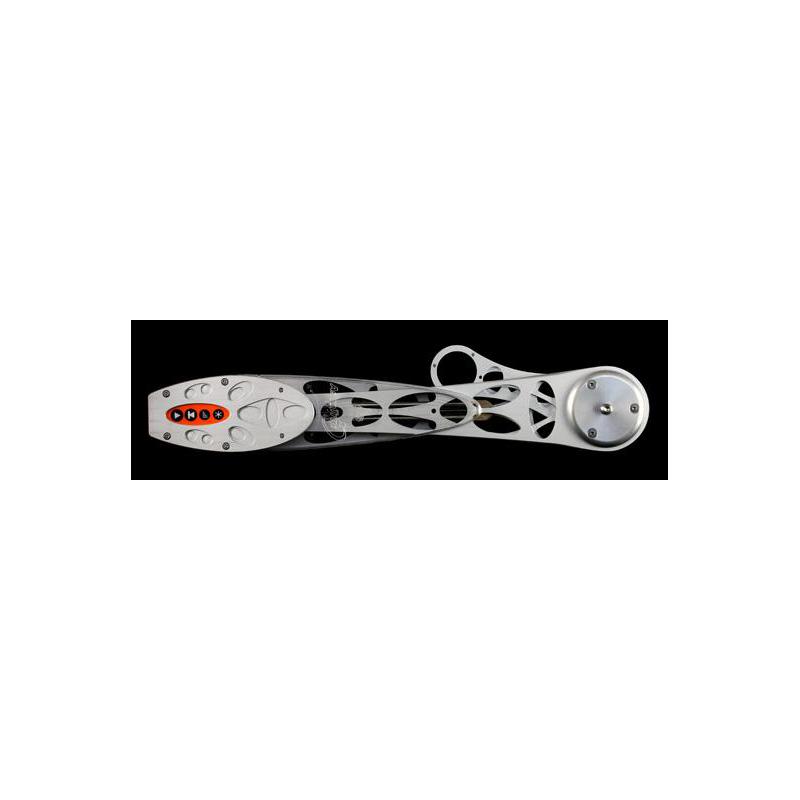

In principe bestaat de AstroTrac uit twee armen, waarvan er één vast gemonteerd is en de tweede via een spindel tegen de vaste arm wordt bewogen. Aan het bovenste deel van de beweegbare arm wordt de camera, telescoop, enz. bevestigd.
De beweging voor de aandrijving van de spindel en daarmee de compensatie van de aardrotatie wordt verzorgd door een kleine, energiezuinige stappenmotor, die de aandrijfspindel rechtstreeks aandrijft. Zo worden extra fouten door tussengeplaatste reductietandwielen voorkomen.
De motor en de aandrijfspindel worden samen vervaardigd om als eenheid een zo minimaal mogelijke periodieke aandrijffout te garanderen. De stapgrootte van de aandrijfspindel bedraagt 0,3 boogseconden.
De periodieke wormfout bedraagt enkele boogseconden over een periode van enkele minuten – ideaal voor korte belichtingstijden met digitale of analoge spiegelreflexcamera's.
De aandrijfspindel is ingekapseld in een speciaal, zeer hard polycarbonaat (aanzienlijk minder broos dan acrylglas) en de resolutie komt overeen met die van een conventionele wormwiel van 60 cm diameter! De binnenkant van het acrylglas wordt tijdens het gebruik verlicht door rode lichtdiodes, zodat in het donker altijd zichtbaar is hoe lang de AstroTrac nog kan draaien voordat het einde van de spindel is bereikt. Als aslagers worden zeer nauwkeurige kegelrollagers gebruikt.
De meeste onderdelen van de AstroTrac worden vervaardigd uit een speciaal aluminium voor vliegtuigbouw op zeer nauwkeurige CNC-machines. Dit materiaal is extreem torsiestijf, trillingsarm en tegelijkertijd hard en zeer licht. Alle verbindingsschroeven zijn gemaakt van roestvrij V2A-staal.
De AstroTrac wordt met een 3/8" fot schroefdraad op de kantelkop van een normaal fotostatief bevestigd. Deze kop wordt tijdens het gebruik in de helling en in de azimut naar de hemelpool uitgelijnd. De camerabevestiging is een standaard 1/4" fot schroefdraad. Hoe stabieler het statief en de kantelkop, hoe hoger de instrumentbelasting mag zijn - maximaal tot 15 kg!
Door de ingenieuze constructie kan de AstroTrac zowel op het noordelijk halfrond als op het zu idelijk halfrond worden gebruikt.
Afhankelijk van het gebruik ten noorden of ten zuiden van de evenaar wordt de AstroTrac 180 graden gedraaid vanuit de basispositie - voor het noordelijk halfrond tegen de klok in, voor gebruik ten zuiden van de evenaar met de klok mee. Hierbij hoeven geen schakelaars te worden omgezet of de draairichting van de motor te worden omgeschakeld.
AstroTrac is voorbereid voor de montage van een poolzoeker. Deze is echter niet bij de levering inbegrepen.
Als innovatie wordt elke AstroTrac nu geleverd met een magnetische houder voor de poolzoeker. De AstroTrac-poolzoeker is in enkele seconden gemonteerd en wordt door drie sterke neodymiummagneten precies asparallel gehouden - zonder klemschroeven. Bovendien kan hij door de magnetische houder in elke gewenste richting worden gedraaid.

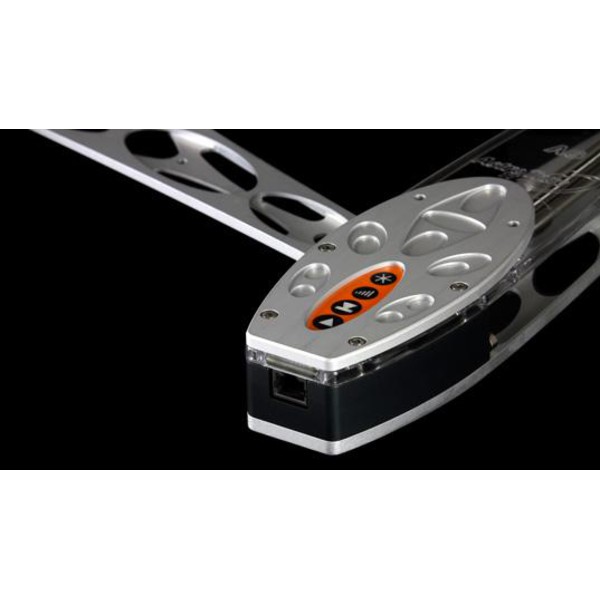

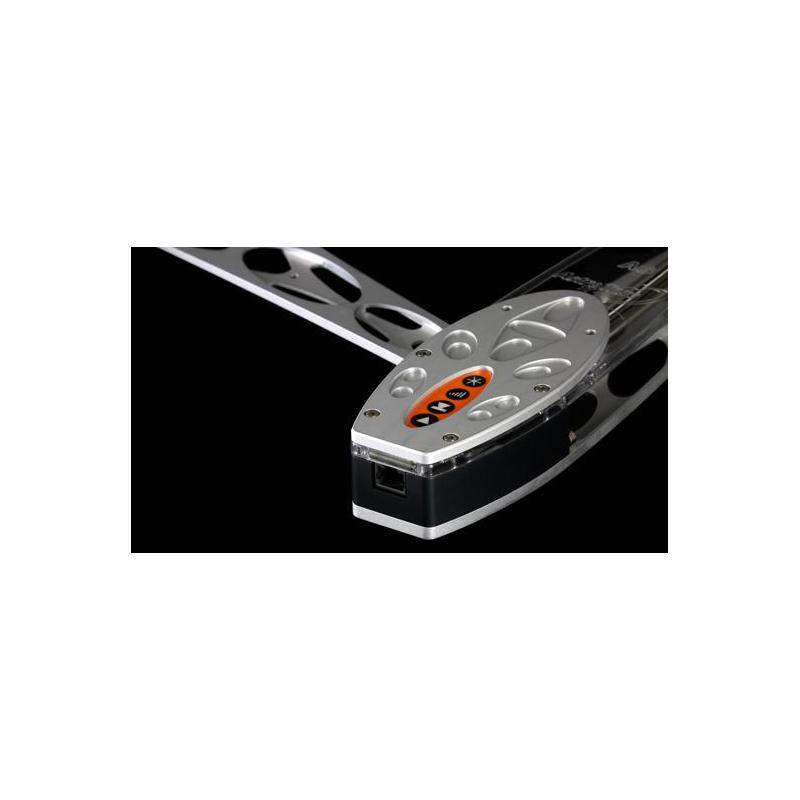

De volledige besturing van de AstroTrac-montering gebeurt via vier ingebouwde knoppen in het onderste gedeelte van de beweegbare arm. Zowel de knoppen als het doorzichtige gedeelte van de arm kunnen indirect worden verlicht door gekleurde LED's.
De knoppen bedienen de start- en stopfunctie van de AstroTrac. Bovendien kunt u de helderheid van de LED's en het volume van de akoestische signalen in 5 stappen instellen. De AstroTrac wordt gevoed door 12 volt gelijkspanning. De ingang is een normale standaard jackaansluiting waarop willekeurige kleine voedingen kunnen worden aangesloten. De volledige aandrijving is zeer energiezuinig ontworpen (ca. 250 mA bij 12 volt).
De nieuwe TT320X-AG-versie van AstroTrac onderscheidt zich van het voorgaande model TT320 door de volgende technische innovaties en verbeteringen:
- Extra volgingssnelheden voor zon en maan: in plaats van alleen voor sterren kan de volgfunctie nu met een simpele druk op de knop bij het inschakelen ook worden ingesteld op zon- of maansnelheid. Dit opent twee compleet nieuwe toepassingsgebieden, bijvoorbeeld voor visuele en fotografische observatie met refractors met een korte brandpuntsafstand (bijvoorbeeld asgrauw maanlicht, smalle maansikkel, zonnevlekken).
- Autoguider-aansluiting! - Bestuur uw AstroTrac-montering voortaan via een autoguider. Ook bij lange brandpuntsafstanden en lange belichtingstijden zijn nauwkeurig gevolgde astrofoto's eenvoudig te maken. De ST-4-compatibele aansluiting past op de meeste gangbare autogiders, zoals de Mammut Lyuba CCD-camera (21883) of de Orion StarShoot Autoguider (14248).

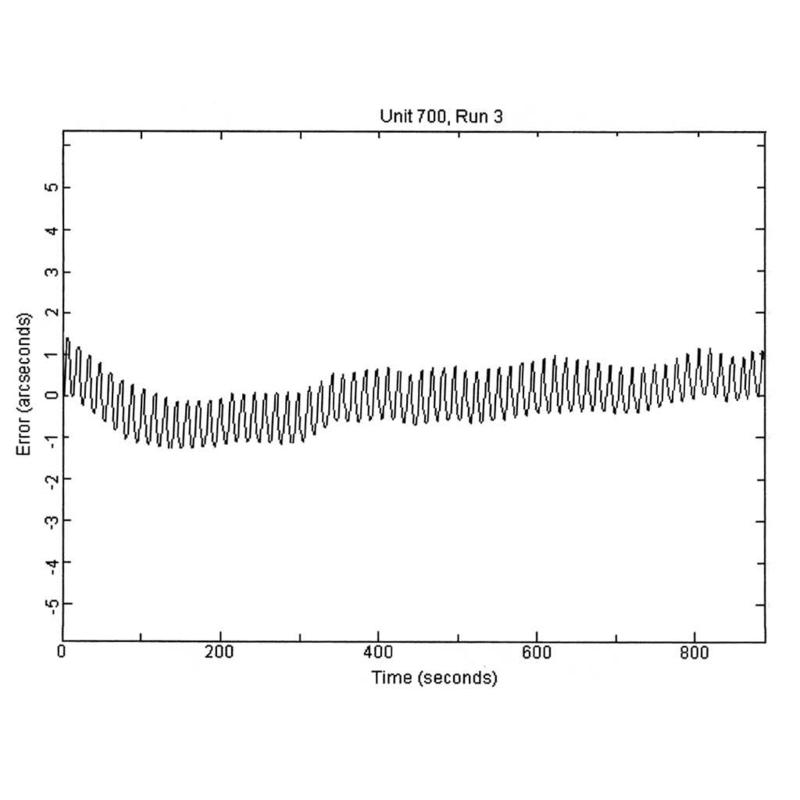

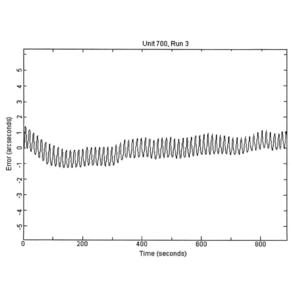

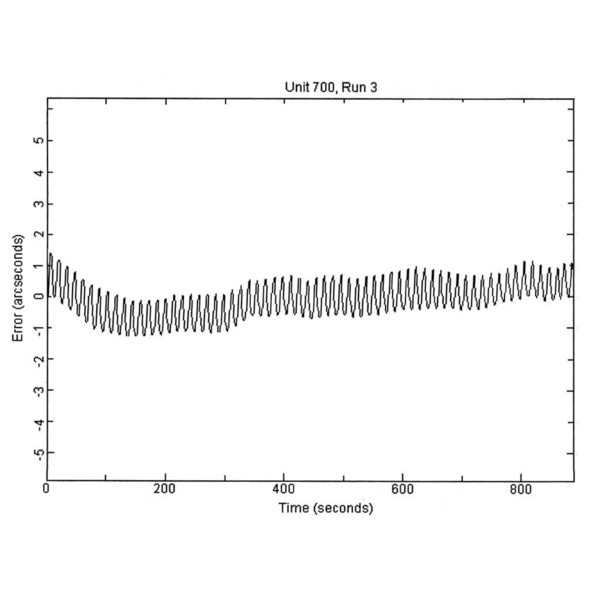

- Een volledig herzien aandrijfsysteem met verbeterde volgnauwkeurigheid (zelfs zonder autoguiding) AstroTrac garandeert nu een nauwkeurigheid van 5 boogseconden (piek tot piek) over een periode van 5 minuten. Dit maakt ook het fotografisch gebruik van langere brandpuntsafstanden voor deep sky-fotografie mogelijk.
- Uiterst draagbaar: de AstroTrac weegt slechts 1 kg! Niet zwaarder dan een pak melk, maar net zo gemakkelijk te vervoeren. In vergelijking met de vorige versies is er aanzienlijk gewicht bespaard door een skeletconstructie.
- Aanzienlijke verhoging van het draagvermogen van het instrument. Het draagvermogen van de TT320 was 10 kg, de nieuwe TT320X-AG kan nu maar liefst 15 kg (maximaal, kort opgebouwd) aan instrumenten dragen.
- Verlengde poolzoekerarm om de poolinstelling aanzienlijk te vereenvoudigen.
