SCA lasercollimator - puntlaser, 1,25"/2"

Hotech Laser Collimator - Stel uw telescoop af zonder de laser te kantelen

Stelt u zich eens voor: U bent aan het observeren met uw telescoop, maar er is iets mis. WAS IST WAS? Waarom zijn de sterren niet meer echt scherp? De Planet Jupiter - ook daar is iets mis mee - het contrast is slecht. De nacht is helder, maar de observatie is helemaal niet leuk. Het is natuurlijk logisch dat uw telescoop gewoon niet goed is afgesteld. U moet iets doen - de telescoop opnieuw afstellen - maar hoe? De beste manier is eenvoudig - met een laser.

Een laser die zichzelf centreert

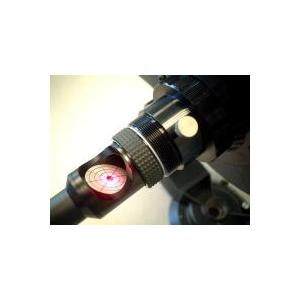

Veel eenvoudige uitlijnlasers hebben de eigenschap dat ze in de focuser kantelen. De afstelling zou verloren gaan. De Hotech Collimator is anders: dankzij het zelfcentrerende ontwerp kan de laser niet kantelen. U hebt geen schroeven nodig om de collimator in de focuser te klemmen. Sommige focusers hebben kleine toleranties in diameter. Dit is ook gemakkelijk op te lossen voor de Hotech laser.

U kunt zelfs uw telescoop op de montering aanpassen, de parallelle stoelen van de laser zijn altijd gegarandeerd.

• Met 45° richtschijf

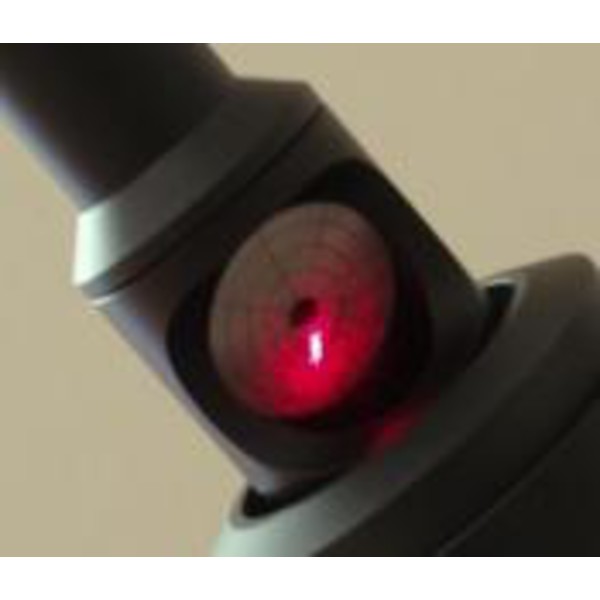

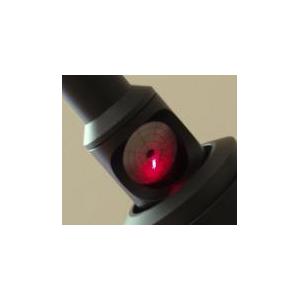

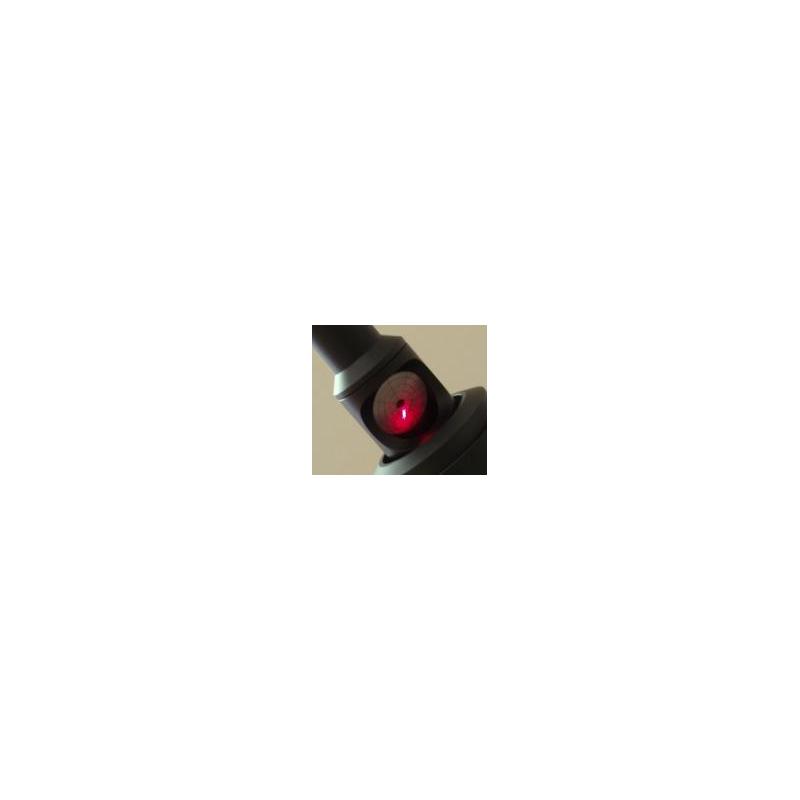

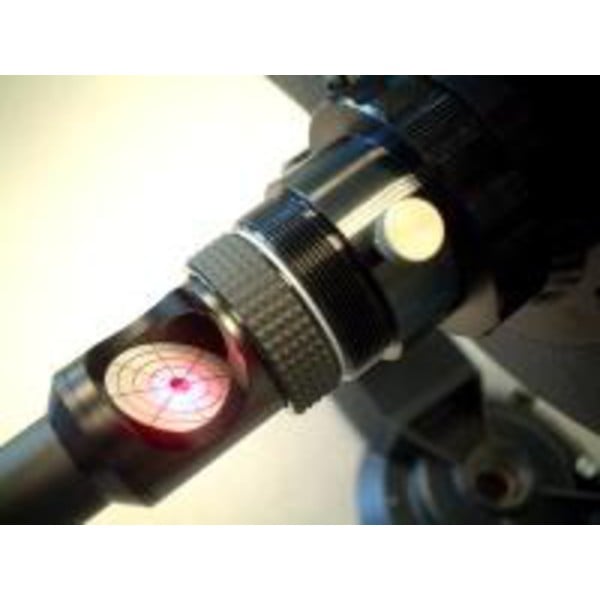

• Met de geïntegreerde 45° richtschijf kan het afstellen in korte tijd door één persoon worden uitgevoerd. Zodra de rode laserspot gecentreerd is op de middenmarkering van de hoofdspiegel, wordt de straal teruggekaatst in de laser.

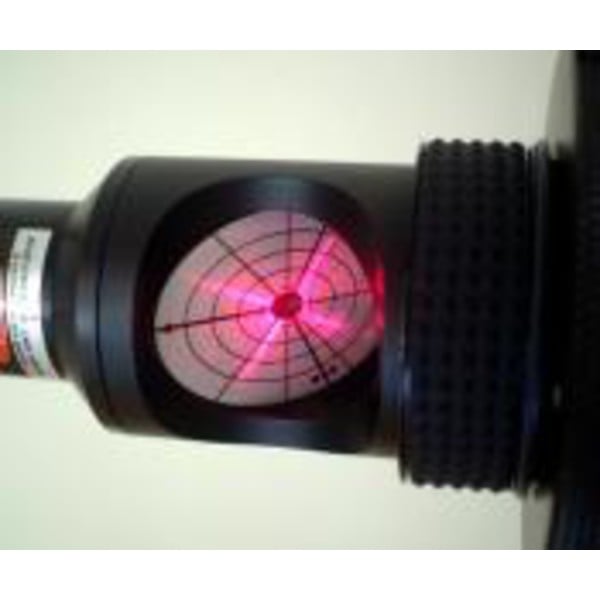

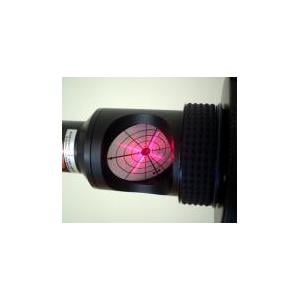

• De uiterst fijne puntprojectie wordt gereproduceerd op het gegraveerde oppervlak, dat doet denken aan een richtmerk. Het is nu heel gemakkelijk om de afstelling op de hoofdspiegel te voltooien.

De voordelen in één oogopslag:

• Nauwkeurige uitlijning: zelfcentrerende laser
• Laser wordt absoluut parallel gehouden zonder kantelen
• Zeer fijne laserspot
• 45° dradenkruis voor eenvoudige uitlijning
• Gaat lang mee: krachtige 3V batterijen

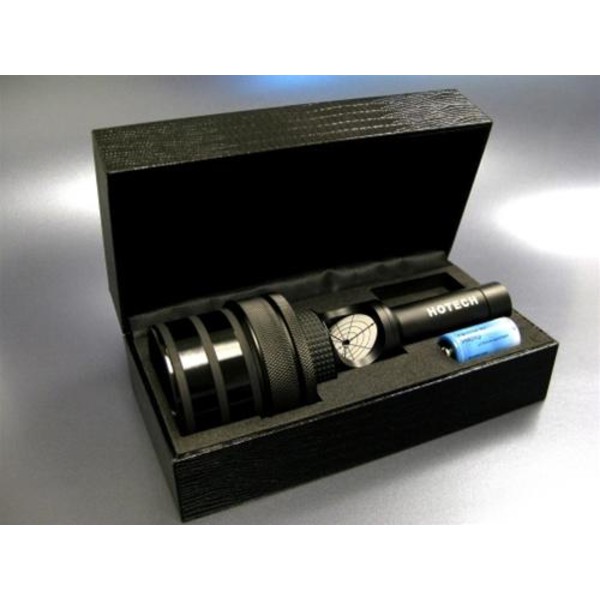

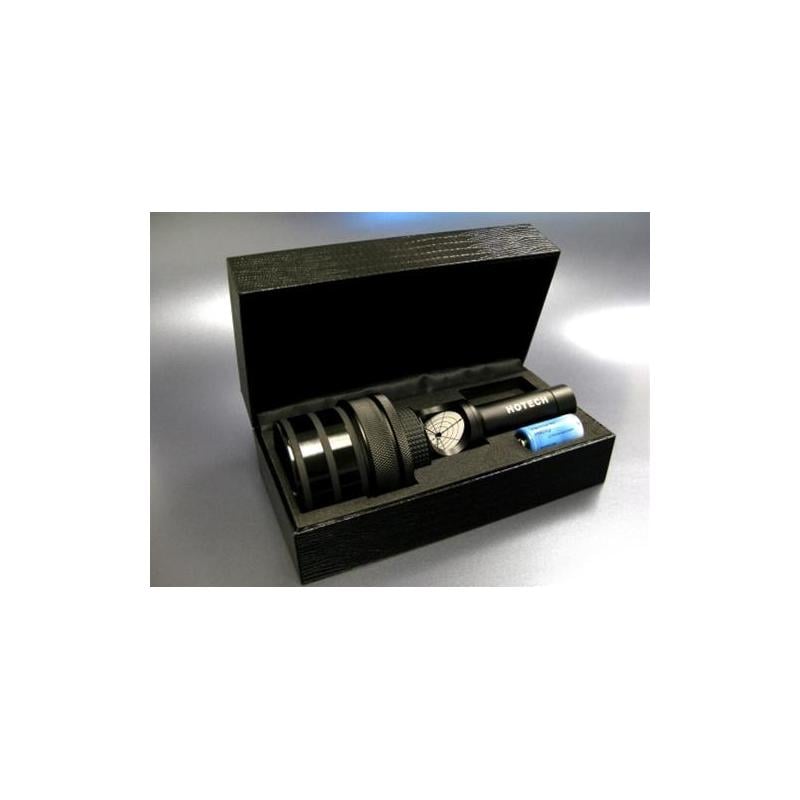

• stevige koffer om de laser op te bergen

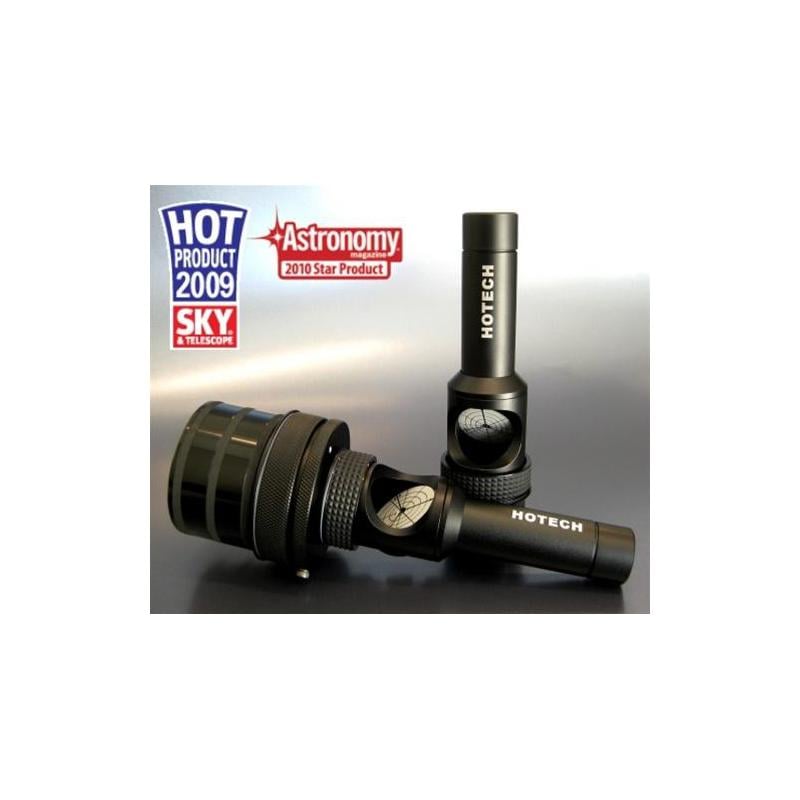

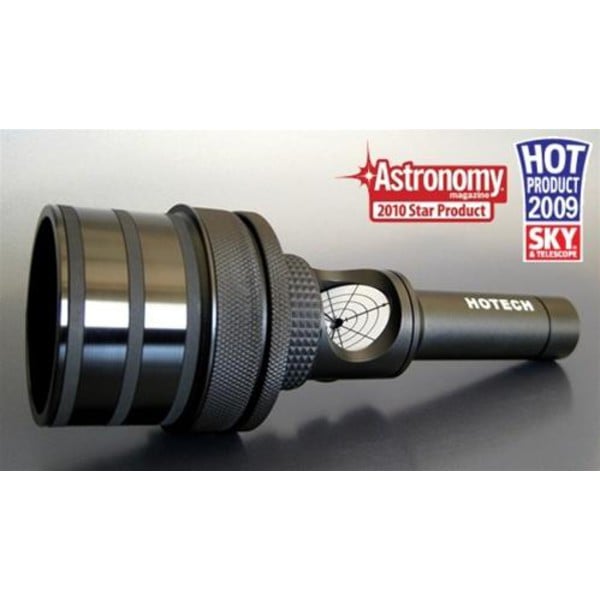

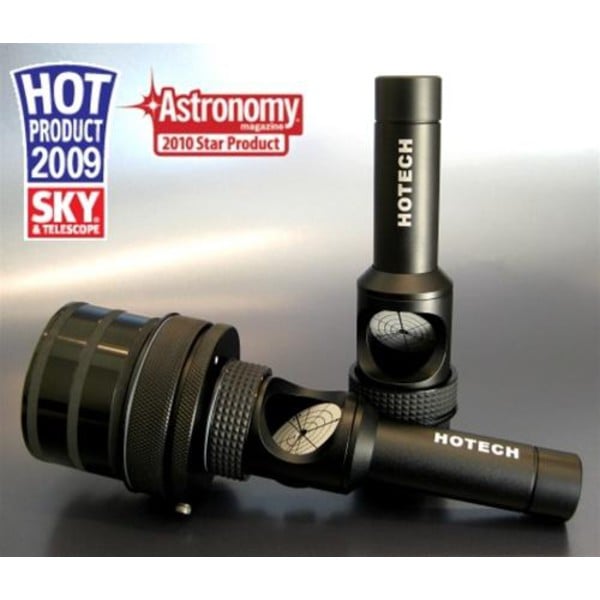

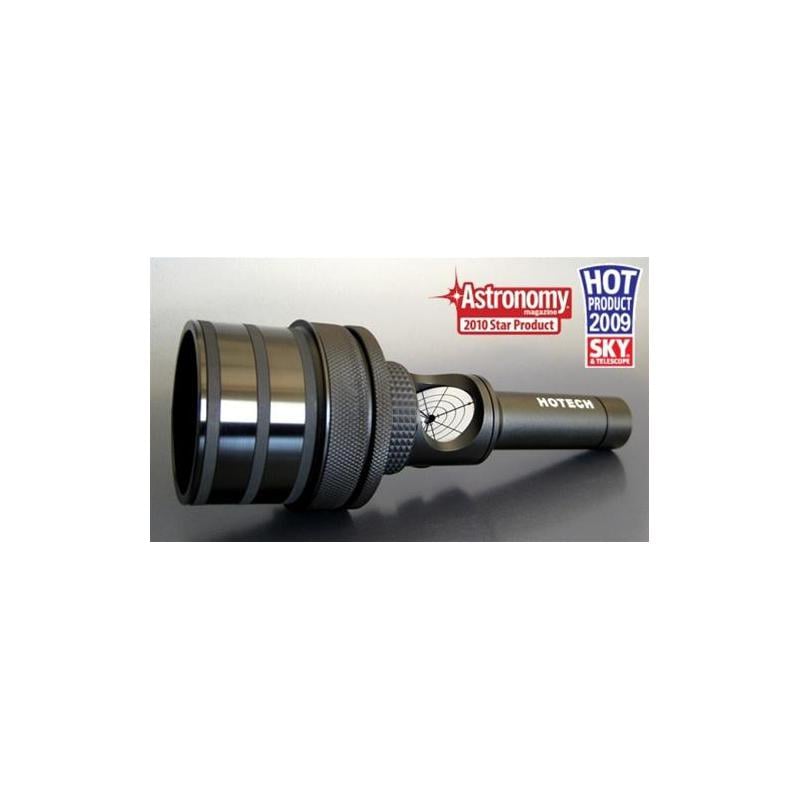

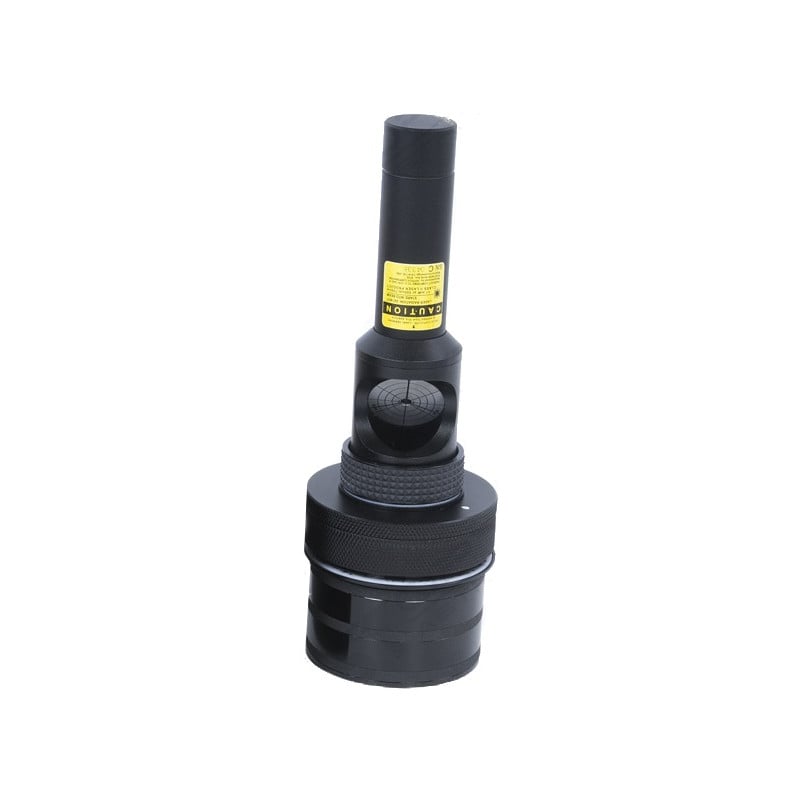

HOTECH SCA laserkollimator

Zelfcentrerende adapter (SCA)

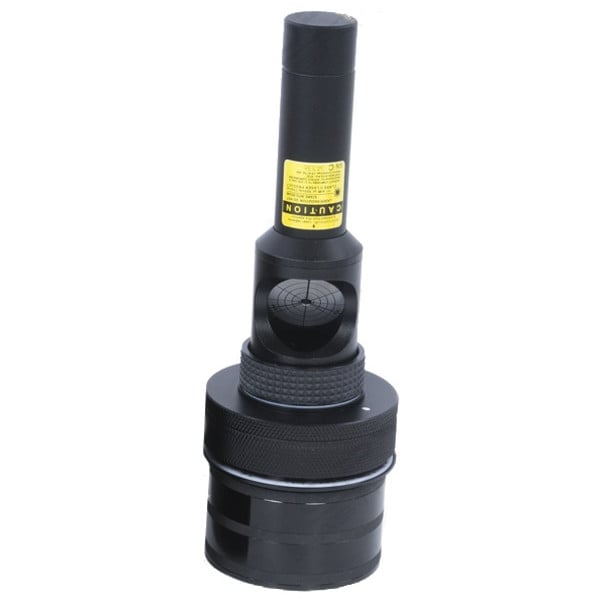

De HoTech laserkollimator onderscheidt zich van alle andere gangbare laserkollimatoren door zijn innovatieve zelfcentrerende adapter (SCA). Dit mechanisme maakt een nauwkeurige en REPRODUCEERBARE klemming in alle gangbare 1,25" en 2" focusers mogelijk, zodat altijd een nauwkeurige collimatie wordt bereikt. Alle laserkollimatoren op de markt hebben een fundamenteel probleem, namelijk speling in de bevestiging van de collimator in de focuser. Dit probleem komt veel voor bij amateurastronomen en wordt vaak besproken wanneer het gaat om een zo nauwkeurig mogelijke collimatie, maar tot nu toe was er nog geen bevredigende oplossing op de markt. Hoe nauwkeurig de toleranties van de focuser en de collimator ook zijn, er is altijd een kleine speling nodig om ze te kunnen vastzetten. Zodra de collimator is ingestoken, wordt deze speling een probleem. Een laserkollimator wordt bevestigd met behulp van meerdere kartelschroeven of een compressiering. Beide methoden brengen zeer kritische problemen met zich mee, namelijk inconsistente aanpassing door axiale verschuiving of kanteling van de kollimator ten opzichte van de optische as. De zelfcentrerende adapter elimineert de speling in de focuser door lineaire samendrukking van de ingebouwde rubberen ringen. Hierdoor wordt de diameter van de ringen vergroot en wordt de opening gesloten. Omdat alle spreidringen door het samendrukken gelijkmatig radiaal uitzetten, wordt de laserkollimator automatisch in de focuser gecentreerd. En het belangrijkste: de SCA-laserkollimator kan vast in de focuser worden geïnstalleerd om een reproduceerbare installatie met nauwkeurige collimatie te garanderen.

In totaal vervult de SCA-adapter drie belangrijke functies. Ten eerste kunnen de spreidringen fabricagetoleranties van bijna alle focusers compenseren. Ten tweede wordt de laser precies in de focuser gecentreerd. Ten derde biedt hij twee gelijkmatig verdeelde cirkelvormige contactpunten aan de binnenkant van de buis, die de laser tegen kantelen beschermen en zo altijd parallel aan de focuser houden. Zodra de onzekerheid van de speling is geëlimineerd, kunt u uw telescoop altijd snel en nauwkeurig collimeren.

Problemen met gangbare collimatoren:

• Spleet door kartelschroeven
• Aanpassing met compressiering


Problemen opgelost met de SCA-technologie

• SCA elimineert speling in de uittrekbuis:
  Alle focusers hebben fabricagetoleranties. Bovendien is een grotere diameter nodig om verschillende oculairs en adapters te bevestigen. Wanneer een normale laserkollimator wordt geplaatst, kan er door de spleet tussen de uittrekbuis kanteling optreden. De rubberen spreidringen van de SCA zetten radiaal uit en sluiten elke spleet. Hierdoor zit de kollimator stevig in de uittrekbuis en kunt u hem nauwkeurig en reproduceerbaar installeren.
• SCA houdt de laser perfect parallel aan de focuser:
  De gepatenteerde spreidringen zorgen voor een stevige, 360 graden gelijkmatige bevestiging aan de binnenkant van de uittrekbuis en houden zo de laser perfect parallel, zodat fouten zoals verschuivingen of kantelen, zoals bij conventionele adaptatiemethoden, effectief worden voorkomen.
• SCA voorkomt losse bevestiging door middel van kartelschroeven of compressieringen
  Wanneer het instrument met behulp van kartelschroeven wordt bevestigd, verschuift de optische as. Bij slecht vervaardigde compressieringen kan soms een instabiele kanteling optreden, die wordt veroorzaakt door ruime fabricagetoleranties tussen de compressiering, de groef en de borgschroef in de uittrekbuis. De SCA past de collimator automatisch aan zonder kartelschroeven of compressiering.
• SCA kan omgaan met onnauwkeurigheden in de uittrekbuis:
  Kleine fouten in de uittrekbuis, zoals beschadigingen, krassen en oneffenheden, worden probleemloos gecompenseerd door de rubberen spreidringen en de collimator wordt perfect gecentreerd. Dit werkt ook als de uittrekbuis niet perfect rond is vervaardigd. Een ontwerp met een metalen spantang zal zich niet kunnen aanpassen aan de vervormde vorm van de uittrekbuis en tegelijkertijd een stabiele bevestiging garanderen.

Overige eigenschappen van de SCA-laserkollimator:

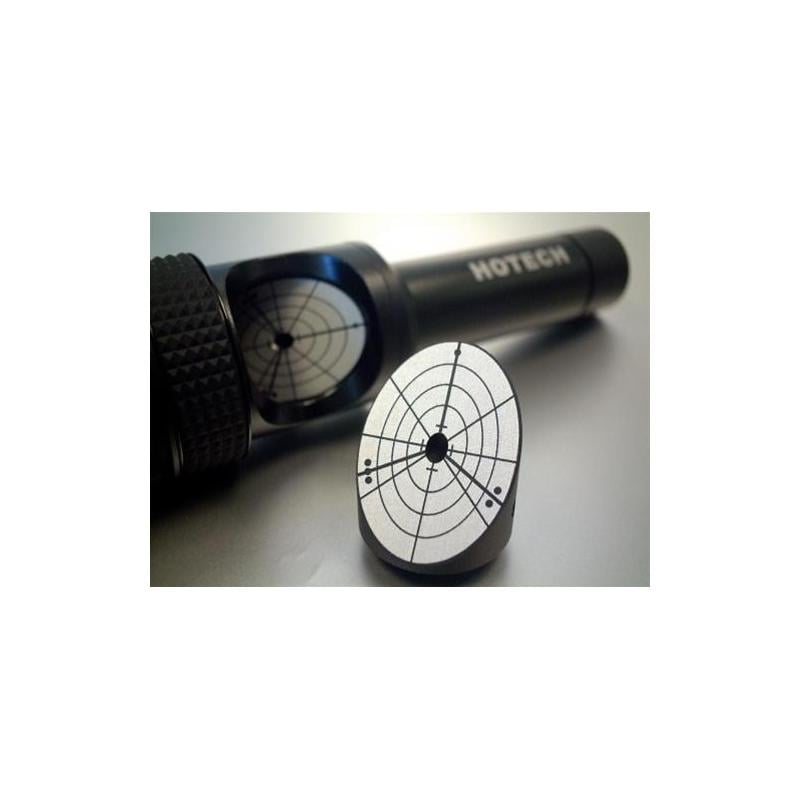

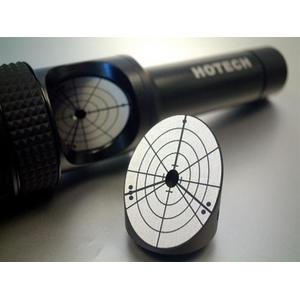

• Lasergravure op een 45° gekantelde richtplaat

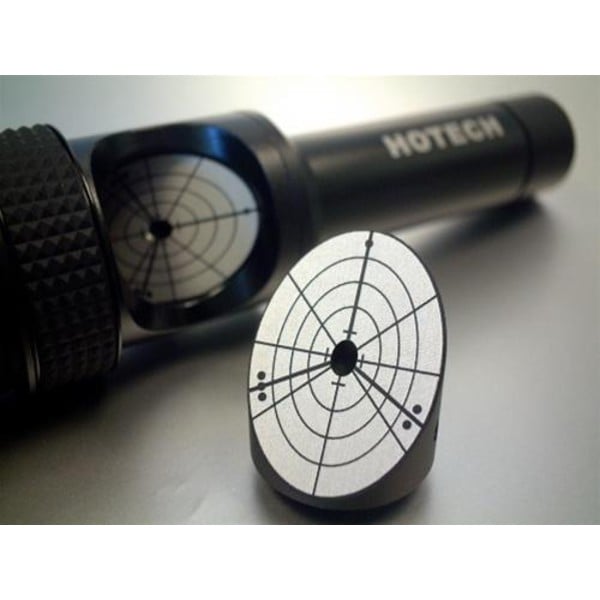

Het richtpunt geeft het teruggekaatste laserpunt weer en biedt u een duidelijk visueel referentiepunt bij het afstellen. Hierdoor kunt u de hoofdspiegel aan de onderkant van de telescoop uitlijnen zonder tijdens het afstellen van bovenaf in de focuser te hoeven kijken. Zonder dit 45 graden gekantelde richtpunt is dit niet mogelijk. Het voorkomt dat u het overzicht verliest en laat u aanpassingen in realtime volgen. Hierdoor kunt u de afstelling eenvoudiger en sneller uitvoeren. Een richtpunt is voor HoTech dan ook een vanzelfsprekendheid. Hiervoor hoeft u niet extra te betalen! Bovendien is het richtpunt met laser gegraveerd, waardoor het in tegenstelling tot gedrukte of geplakte alternatieven veel duurzamer is en ook gemakkelijk kan worden gereinigd. U betaalt immers voor een precisie-instrument en dat moet ook zeer goed zijn verwerkt.

• Uiterst fijne, geprojecteerde laserpunt

Het zo fijn mogelijk houden van het laserpunt is de sleutel tot een nauwkeurige collimatie. Als u bij veel producten op de markt eens goed kijkt, ziet u dat de meeste laserpunten vrij groot en onscherp zijn. Dat betekent dat u bij het centreren van het punt altijd moet gokken; niet alleen het laserpunt op het schietdoel moet gecentreerd zijn, maar ook het punt zelf. Gezien het basisprincipe van een gecollimeerde laserstraal is dat niet erg logisch, want na reflectie op de hoofd- en secundaire spiegels moet het altijd een fijne punt blijven. Veel fabrikanten van laserkollimatoren produceren de lasers niet zelf, maar gebruiken gewoon een standaardlaser. Bij de constructie van deze lasers is natuurlijk niet precies rekening gehouden met het beoogde gebruik en de eigenschappen die daarvoor belangrijk zijn. HoTech heeft al meer dan 10 jaar ervaring in het ontwikkelen van lasermodules voor verschillende toepassingsgebieden, dus we weten precies wat een laser moet kunnen om een telescoop nauwkeurig te kunnen afstellen. We optimaliseren onze laserstraal zodat deze bij de werkafstand die nodig is voor het collimeren van een telescoop een minimale spreiding heeft en zo een fijne afstelling mogelijk maakt.

• Gepatenteerde dradenkruiskollimator beschikbaar

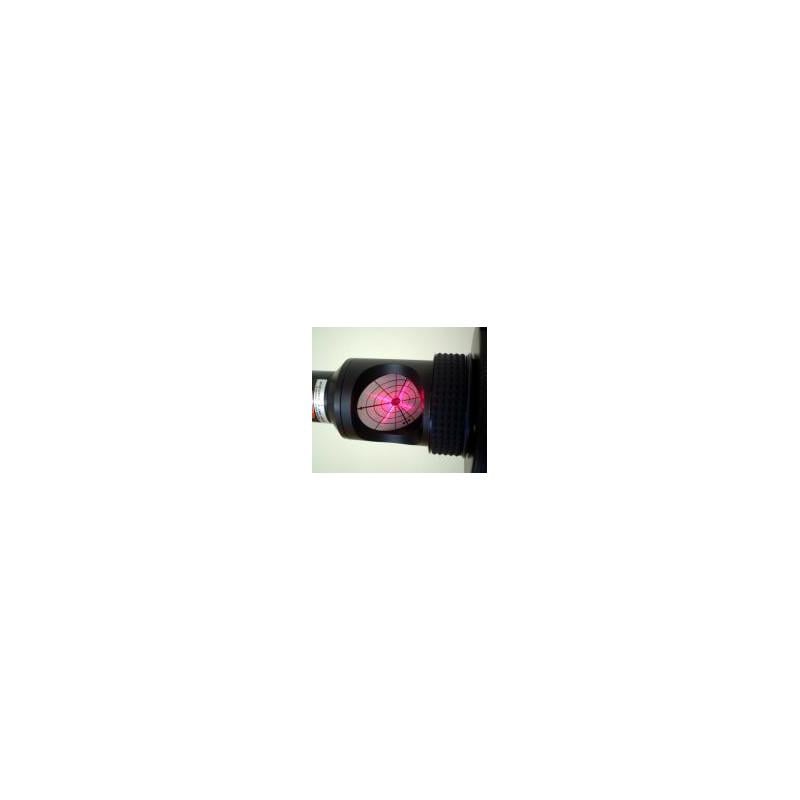

Met behulp van onze gepatenteerde dradenkruiskollimator kunnen gebruikers de laser bij de uiteindelijke collimatie bijzonder eenvoudig op de hoofd- of secundaire spiegel centreren. De uitvoering met dradenkruis heeft hetzelfde nauwkeurige laserpunt met het voordeel van 4 extra laserlijnen. Deze "X" rond het laserpunt is de meest intuïtieve oplossing om het laserpunt voor een nauwkeurige afstelling uit te lijnen. Tijdens de collimatie van de secundaire spiegel is het met een eenvoudig laserpunt zonder markering vrij moeilijk om het exacte midden te vinden. Het dradenkruis helpt u daarbij. Tijdens de definitieve collimatie van de hoofdspiegel verdwijnt het laserpunt vaak in het centrale gat van het richtpunt, waardoor een bijzonder nauwkeurige positionering van het laserpunt wordt bemoeilijkt. Een dradenkruis rond het laserpunt maakt het u mogelijk om de hoofdspiegel perfect af te stellen, ondanks het verdwijnen van het centrale laserpunt. Het is de beste manier om met relatief weinig moeite een uitstekende collimatie van uw telescoop te bereiken. Klik hier voor een overzicht op YouTube.

• Zeer nauwkeurige laseruitlijning

De HoTech-laserkollimator is nauwkeurig gecentreerd en uitgelijnd, een absolute must voor een nauwkeurige collimatie. U zult verbaasd zijn dat veel laserkollimatoren op de markt juist hier tekortschieten. De reden hiervoor is het ontwerp en het begrip van het product zelf. HoTech heeft bij de ontwikkeling rekening gehouden met alle belangrijke parameters. Het uitlijningsmechanisme, de mechanische en optische structuur van de laser zelf zijn belangrijke ontwerpelementen van ons product. Veel fabrikanten bouwen gewoon een standaardlaser in de behuizing van de collimator in. Dat is natuurlijk zeer kostenefficiënt (voor de verkoper), maar veroorzaakt tal van problemen. Vaak is de laser niet perfect gecentreerd in de behuizing, vertoont hij variaties in grootte en heeft hij geen mechanisme voor uitlijning. Daardoor is de laser niet precies op de optische as van de collimator gepositioneerd en kan hij ook niet in de behuizing worden gecentreerd. Zelfs bij laserkollimatoren met een uitlijningsmechanisme kan alleen een uitlijning parallel aan de optische as met een verschuiving naar het midden worden bereikt. Daardoor zou het laserpunt ook met een SCA-adapter niet gecentreerd zijn, wat leidt tot astigmatisme in de telescoopoptiek bij een schijnbaar perfecte afstelling, vergelijkbaar met het scenario in afbeelding 1. De HoTech laserkollimator heeft dit probleem niet.

• Lichtgewicht ontwerp van massieve, CNC-gefreesde componenten

Veel fabrikanten van laserkollimatoren geven ons de verkeerde indruk dat "groot en zwaar gelijk staat aan stabiel en robuust". HoTech heeft daarentegen met succes onnodig gewicht uit het ontwerp van de collimator verwijderd, omdat we begrijpen dat extra gewicht op een telescoop (vooral bij open Newton-telescopen) kan leiden tot een onbalans en structurele vervorming. Bovendien heeft een zwaar instrument ook meer traagheid als het valt, waardoor schade aan het interne uitlijningsmechanisme van de laser waarschijnlijker wordt. Het lichte ontwerp van de laserkollimator draagt dus ook bij aan een verbeterde en betrouwbare precisie van uw telescoopafstelling. Uiteraard wordt voor onze kollimator alleen licht vliegtuigaluminium gebruikt, dat met minimale toleranties CNC-gefreesd en door zandstralen en anodiseren tegen omgevingsinvloeden wordt beschermd. Op het gebied van duurzaamheid en precisie zijn geen compromissen gesloten.

• Lange batterijduur

Door het gebruik van CR123 3V-batterijen als stroombron heeft onze laserkollimator een batterijduur van meer dan 65 uur. De meegeleverde CR123 3V-lithiumbatterijen werken probleemloos bij lage temperaturen en hebben een levensduur van minimaal 10 jaar. U hoeft zich dus niet snel zorgen te maken over de batterijduur.

• Collimatie van uw SCT

Commercieel geproduceerde SCT's hebben altijd kleine optische en mechanische fouten. Een typische fout is de centrering van de secundaire spiegel, waardoor de invallende lichtkegel zelden precies centraal wordt teruggekaatst, zelfs als de test aan de ster een perfecte collimatie aangeeft. Bovendien vergroot de convexe secundaire spiegel het laserpunt en vergroot elke axiale fout met ongeveer een factor vijf. De verwachte afwijking voor een goed gecollimeerde SCT zorgt ervoor dat de laserstraal ongeveer 3 tot 6 mm naast het centrum wordt teruggekaatst. Om deze optische en mechanische fouten van een SCT te compenseren, is dus een andere benadering van collimatie nodig. Als deze procedure zorgvuldig wordt gevolgd, kan ook bij een SCT een nauwkeurige collimatie worden bereikt. Standaard moet de laser in het optische centrum van de SCT worden geplaatst. Dankzij de SCA-technologie worden speling en kanteling in de focuser direct geëlimineerd en wordt de laser op de optische as gepositioneerd. Bij een SCT is de hoofdspiegel vast, maar de secundaire spiegel kan parallel aan de optische as worden ingesteld. Er is echter een eenmalige voorbereiding die bij het collimeren van een SCT moet worden getroffen: installeer eerst de collimator en markeer de positie van het laserpunt op het raster van het richtschijfje nadat de telescoop met behulp van een ster of door de fabrikant is gecollimeerd. Als u nu de collimatie bij herhaald gebruik wilt controleren of herstellen, hoeft u alleen nog maar de laserstraal met behulp van de collimatieschroeven op de secundaire spiegel op deze gemarkeerde positie te brengen. Door de convexe secundaire spiegel wordt de laserstraal verbreed, waardoor de uitvoering met een enkel fijn laserpunt beter geschikt is voor het collimeren van een SCT dan het dradenkruis. Bekijk hiervoor de volgende foto's.

• Diffractieroosterlens (DFG) op onze SCA-laserkollimator

Aangezien onze SCA-laserkollimator dankzij de SCA-technologie, het fijne laserpunt en het meegeleverde 45 graden richtschijfje al zeer nauwkeurig is, is er geen DFG-patroon nodig voor het afstellen van de hoofdspiegel van een Newton-telescoop. Een DFG-patroon wordt alleen gebruikt voor de grove uitlijning van de hoofdspiegel. De gebruiker richt de hoofdspiegel uit met behulp van de schaduw van de secundaire spiegel in het DFG-patroon op een muur en telt de DFG-punten rond de schaduw om deze te centreren. Deze methode kan geen nauwkeurige uitlijning bereiken, omdat de afstand tussen twee punten erg groot is en zelfs duidelijke afstel fouten in het systeem kan veroorzaken. In de laatste afstelstap moet de gebruiker het laserpunt terugbrengen naar zijn uitgangspositie op het 45 graden richtpunt. Onze uitvoering van het richtpunt maakt het mogelijk om de hoofdspiegel direct aan de onderkant van de telescoop uit te lijnen zonder dat u voortdurend naar de focuser hoeft te bewegen om er van bovenaf in te kijken. Er is dus geen voordeel verbonden aan het gebruik van een DFG-lens in combinatie met onze SCA-laserkollimator.
