SMZ-161
De nieuwe SMZ-161 stereomicroscoop van Motic vormt een aanvulling op de veelgebruikte, succesvolle SMZ-stereofamilie door de introductie van nieuwe materialen en een nieuwe, verbeterde LED-verlichtingsoptie. Overtuigende optische prestaties, een compact ontwerp en een robuuste mechanica maken de SMZ-161 tot de ideale stereomicroscoop voor onderwijs in middelbare scholen en universiteiten. Het optische systeem volgens Greenough levert heldere en vervormingsvrije beelden met een verbeterd zoombereik van 6:1. Parfocaliteit is gegarandeerd over het gehele vergrotingsbereik en een klikstopmechanisme, dat in de traploze zoom is geïntegreerd, maakt een nauwkeurige reproductie van de vergrotingen mogelijk. De uitgebreide werkafstand van 110 mm biedt in de standaardconfiguratie voldoende ruimte voor het hanteren van monsters, met een overtuigend driedimensionaal rechtopstaand beeld.
Zoombereik
Met de SMZ-161 is het nu eenvoudig en comfortabel om van een monsteroverzicht naar kleine details te schakelen. Door aan de zoomknop te draaien, krijgt u toegang tot het volledige vergrotingsbereik. De zoomverhouding van 6:1 biedt een standaard vergrotingsbereik van 7,5X-45X. Dankzij de parfocale uitrusting hoeft de focuspositie tijdens het zoomen niet opnieuw te worden ingesteld. Om het vergrotingsbereik van het model uit te breiden, is een complete selectie van voorzetlenzen en oculairs beschikbaar, die het totale vergrotingsbereik van de SMZ-161 vergroten van 2,25X tot 180X.
Voorzetlenzen
De standaarduitrusting van de SMZ-161 heeft een werkafstand van 110 mm, wat voldoende ruimte biedt voor het bewerken van monsters. De maximale beelddiameter (met de laagste zoomstand en standaard oculairs 10x/20) is 26,7 mm. Hogere vergrotingen kunnen worden bereikt met de volgende voorzetlenzen (ESD-omstandigheden):
Vergroting A.A. (mm) Max. beeldvelddiameter (10x20 oculair)
1,5x 56,3 17,8
2x 38,6 13,3
Een breder beeld van het monster is verkrijgbaar met de volgende voorzetlenzen:
Vergroting A.A. (mm) Max. beeldvelddiameter (10x20 oculair)
0,3x 301 88,9
0,5x 191,8 53,3
0,63x 142,7 42,3
0,75x 128,6 35,6
oculairs
De standaard groothoekoculairs WF10X/20 mm van de SMZ-161 met de grote uittredepupilafstand bieden brildragers toegang tot het volledige gezichtsveld. Een dioptrie-instelling van +/- 5 dpt is mogelijk op beide oculairs en oculairdoppen als standaard minimaliseren strooilicht en verhogen het kijkcomfort. De oogafstand kan worden aangepast tussen 50-75 mm. Naast de standaard oculairs WF10X/20 heeft de SMZ-161-serie ook alternatieve oculairs. Voor meetdoeleinden is een reeks rasterplaten verkrijgbaar.
3D-beeld
Dankzij zijn compacte afmetingen en robuuste mechanica is de SMZ-161 van Motic ideaal voor alle soorten onderwijs. Door het optische systeem volgens Greenough met zijn gescheiden straalgangen levert de SMZ-161 vervormingsvrije 3D-beelden. De verdere verbetering van de beeldkwaliteit
door meervoudige coatings zorgen voor contrastrijke beelden met minder interne reflecties.
De werkafstand
In de standaardconfiguratie biedt de SMZ-161 een grote werkafstand van 110 mm, die eenvoudig kan worden vergroot tot 301 mm (met extra conversielenzen 0,3X). Om de gewenste totale vergroting te bereiken, kunnen objectiefvergrotingen van minder dan 1X worden gecompenseerd door het gebruik van
hogere oculairvergrotingen (tot 20X) worden gecompenseerd.
Standaardpakketten
De tubes van de SMZ-161 zijn verkrijgbaar als binoculaire of trinoculaire versie, elk met een kijkhoek van 45°, WF10X/20 oculairs en ingebouwd 1X objectief. Voor speciale testopstellingen of OEM-testtoepassingen is ook een compacte binoculaire tube met een kijkhoek van 60° verkrijgbaar. Dankzij de anti-paddenstoelenbehandeling van alle optieken kan de SMZ-161 in vochtige omgevingen worden gebruikt.
Modulaire configuratie
Naast de standaardpakketten biedt het SMZ-161-systeem ook modulaire componenten voor een persoonlijke configuratie, afhankelijk van de eisen van de werkplekinrichting. De industriële zwenkarmstatieven voor grote monsters kunnen de eenvoudige op- en doorlichtstatieven vervangen om de bewegingsvrijheid van de gebruiker aanzienlijk te verbeteren. Al deze statieven vereisen een apart verlichtingssysteem dat is aangepast aan de eisen van de monsters.
belichting
Belichting is een cruciaal punt voor een correcte beeldweergave bij het gebruik van een stereomicroscoop. Motic biedt een breed scala aan belichtingsopties die kunnen worden gecombineerd met de SMZ-161-optiek. Speciaal voor levende monsters in de biologie adviseert Motic een LED-belichting vanwege de verwaarloosbare warmteontwikkeling en minimale invloed op de levende preparaten. Een krachtigere oplossing wordt bereikt met de Motic koudlichtbron MLC-150. Er is een reeks lichtgeleiders voor flexibele belichting verkrijgbaar.
Algemene specificaties
• Optisch systeem volgens Greenough
• Achromatische optiek met schimmelwerende behandeling
• Breedbeeld binoculair/trinoculair 45º observatiebuis
(straalsplitsing 0:100 linkerbuis/trinoculaire buis in fotopositie)
• Breedbeeldoculairen voor brildragers, WF 10X/20
met dioptriecorrectie op beide buizen +/- 5 dpt
• Oogafstand 50-75 mm
• Zoom 6:1; 5 klikstops
• 7,5X-45X standaardvergroting
• Werkafstand 110 mm

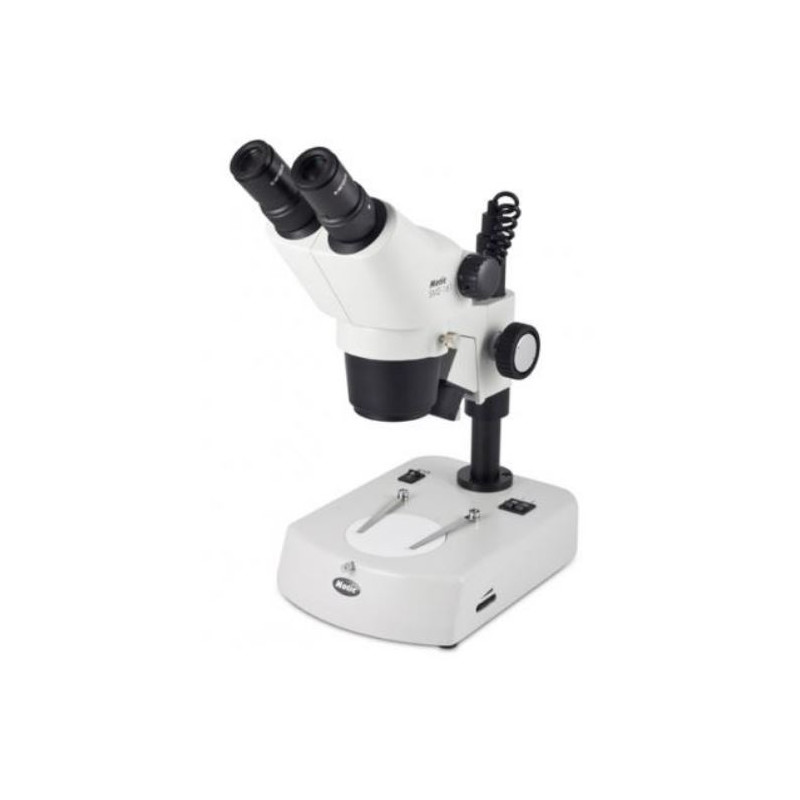

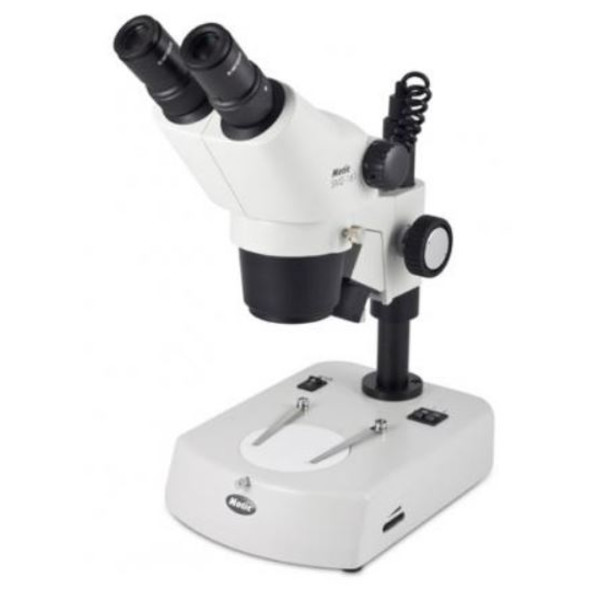

SMZ-161BL Specificaties
- Stereo zoom microscoop, Greenough-type
- Binoculaire buis, 45º kijkhoek, 360º draaibaar
- Breedbeeld oculairs WF10X/20 mm
- Zoomfactor 6:1, werkafstand 110 mm
- Vergrootbereik: 7,5X - 45X
- R2GG: compact statief voor op- en doorvallend licht
- Grofsturing, instelbaar
- Regelbare halogeen-oplichting 12V/10W, doorlichting 12V/20W
- Stroomvoorziening 100-240V, VDE-plug (CE)
- Tafelbladen zwart/wit en matglas, blauw filter, stofhoes
