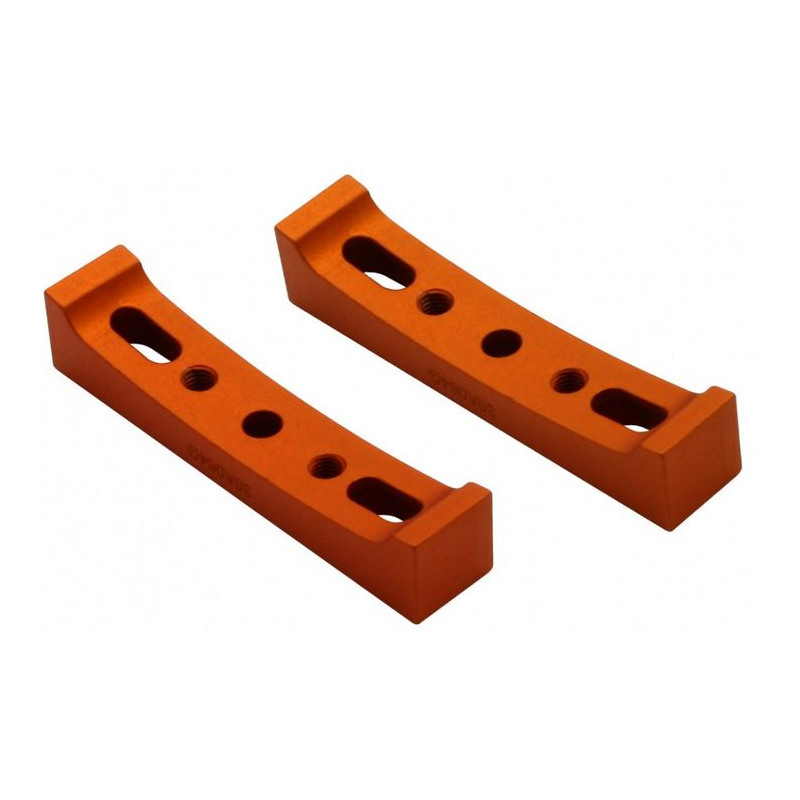

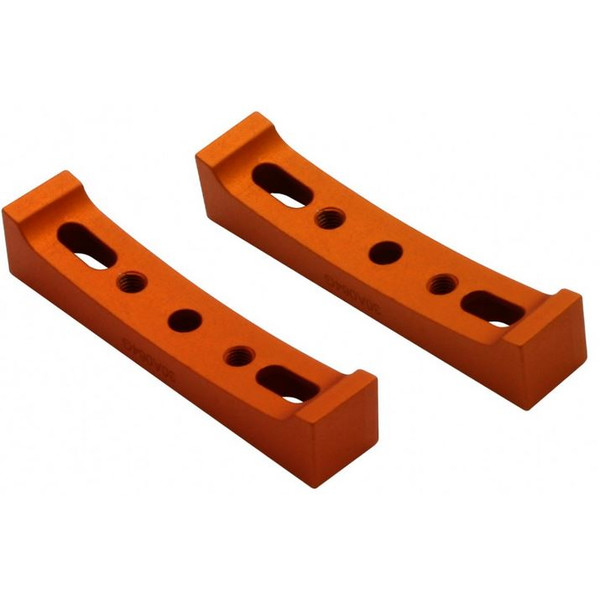

Steunblokken

Met behulp van de steunblokken (lagerblokken) kunt u de ronde buis van een telescoop aan een zwaluwstaartstang bevestigen.

Alle schroeven worden meegeleverd

De afmetingen zijn als volgt:

• Midden van het centrale gat – 13 mm – midden van het M5-schroefgat
• Midden van het centrale gat – 18,5 mm – begin van het sleufgat; deze zijn 12 mm lang.
• De boorgaten hebben een breedte van 5 mm; de uitsparingen voor de schroefkoppen zijn vergroot tot een diameter van 10 mm.

Meer informatie over de schroeven en schroefdraad vindt u in de video.
