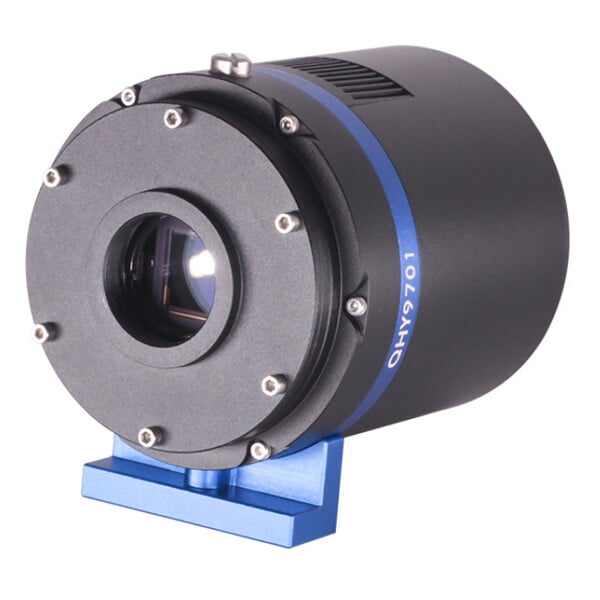

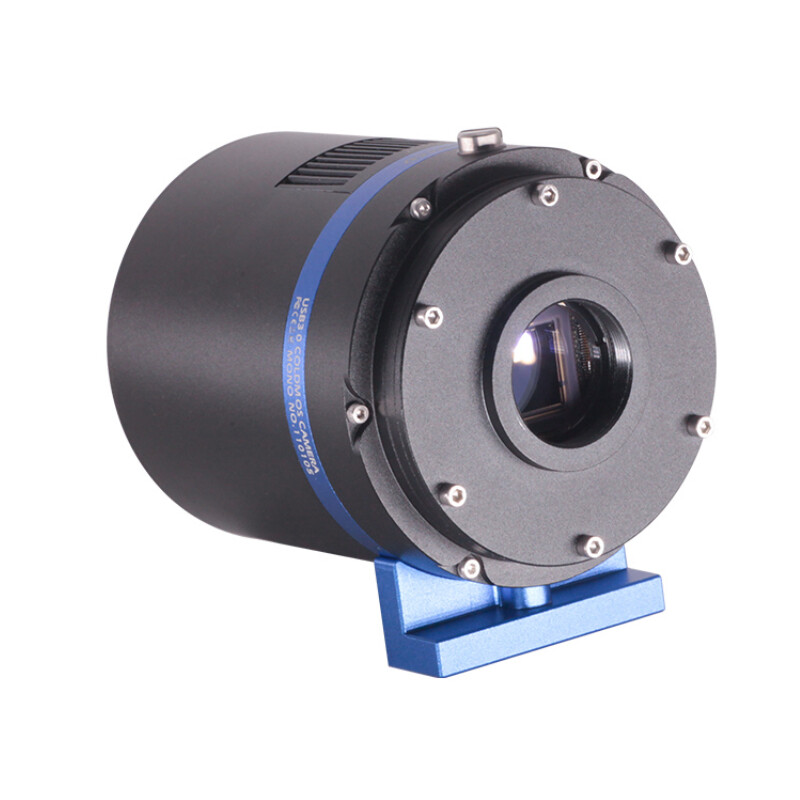

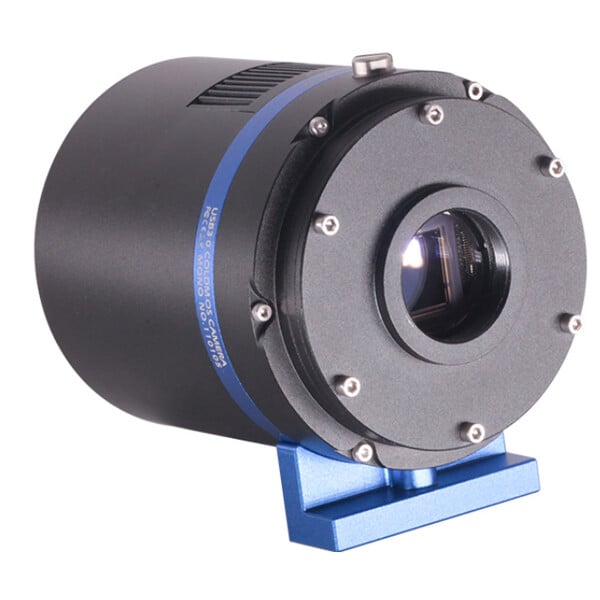

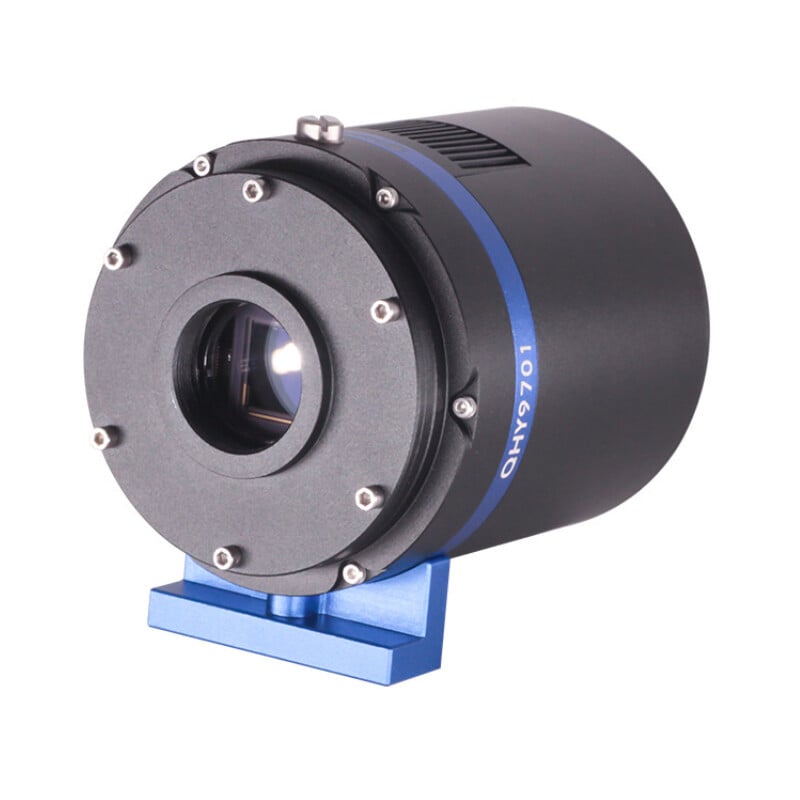

De QHY9701 is een gekoelde wetenschappelijke CMOS-camera met een achtergrondverlichte CMOS-sensor van het type GSENSE9701. De CMOS-sensor heeft een zeer breed spectraal bereik.
Met eigenschappen zoals grote pixels, een extreem breed spectrum en weinig ruis is deze camera geschikt voor hoogwaardige microscopie, micro-optica, biofluorescentie en andere wetenschappelijke onderzoeksgebieden.
Hij heeft een piek-QE van 89% bij 610 nm. De hoge, brede gevoeligheid van NIR tot UV maakt de QHY9701 een perfecte camera voor spectrale analyse- en spectrale beeldvormingssystemen. De QHY9701 is ook een ideale wetenschappelijke CMOS-camera voor fluorescentiebeeldvorming.
BSI, back-illuminated CMOS structuur:
Een voordeel van de CMOS-structuur met belichting aan de achterzijde is de hogere gevoeligheid. Bij een klassieke sensor met belichting aan de voorkant moeten de Photon die de lichtgevoelige laag van de sensor binnenkomen eerst door de metalen bedrading die zich direct boven de lichtgevoelige laag bevindt. De bedradingsstructuur reflecteert een deel van de fotonen en vermindert de efficiëntie van de sensor.
Bij een sensor met belichting aan de achterkant kan het licht de lichtgevoelige laag vanaf de achterkant binnendringen. In dit geval bevindt de bedrading in de sensor zich onder de lichtgevoelige laag. Het resultaat is dat meer invallende fotonen de lichtgevoelige laag raken.
De verhouding van fotonen tot gegenereerde elektronen wordt kwantumefficiëntie genoemd. Hoe hoger de kwantumefficiëntie, hoe efficiënter de sensor fotonen in elektronen omzet en hoe gevoeliger hij is.
