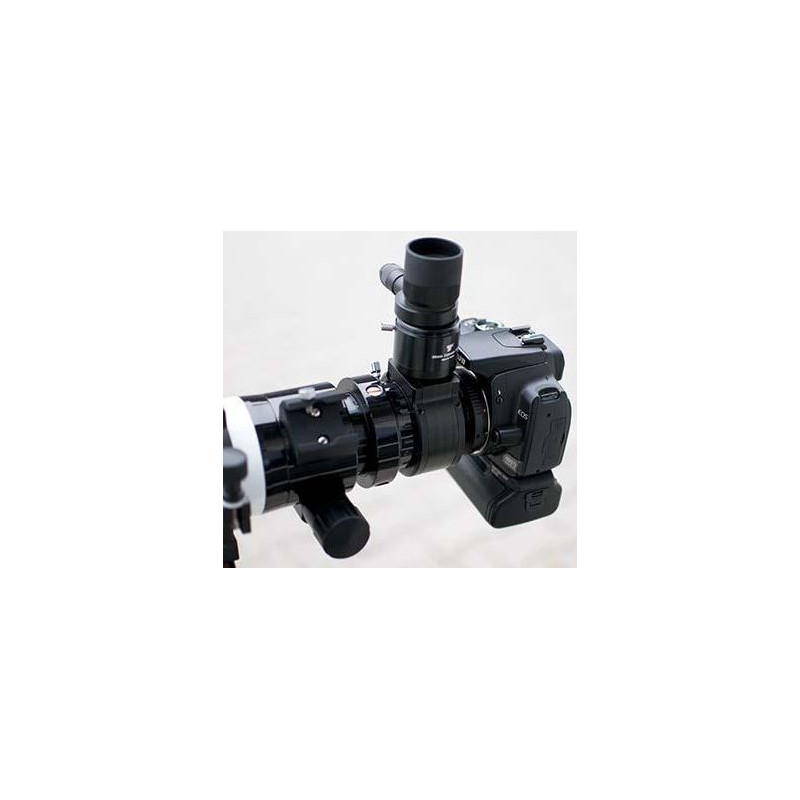

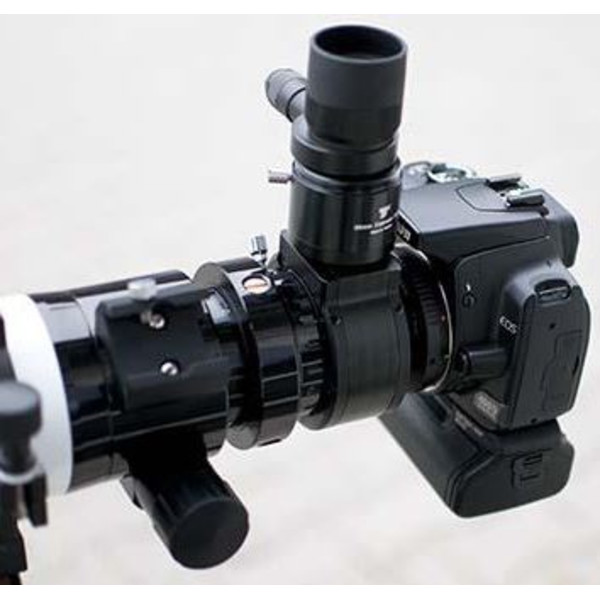

TS Flip Mirror en Off Axis Guiding System - met 360° rotatie
- Een van de meest veelzijdige oplossingen voor twee uitgangen - voor observatie en astrofotografie
- Vrije instelling van het grote zijdelingse kijkvenster
Toepassing als flipspiegel: hierbij wordt geen kantelspiegel omhoog geklapt, maar wordt een prisma precies op de optische as geplaatst wanneer een 90°-zicht gewenst is. Bij recht vooruit kijken wordt het zijdelingse kijkvenster met het prisma eenvoudig naar buiten geschoven, waardoor het volledige doorzicht vrij komt. Centreer het object met het zijdelingse kijkvenster, schuif het zijdelingse kijkvenster verder naar buiten en u kunt het doel in het hoofdbrandpunt zien of fotograferen.
Toepassing als off-axis-guider: de zijdelingse kijker wordt slechts zo ver omhoog geschoven dat het prisma de rand van de opening raakt. Zo worden de sterren aan de rand, die niet door de opnameschip worden geregistreerd, gebruikt voor de nabehandeling. Deze toepassing is geschikt voor sensoren met een diameter tot ca. 30 mm (APS-C). De Flip Mirror kan ook 360° worden gedraaid, wat het vinden van een leidster vergemakkelijkt.
De TS Flip Mirror heeft slechts 35,5 mm bouwlengte nodig. Daarom kan de Flip Mirror ook worden gebruikt op telescopen met een iets kortere focusafstand.

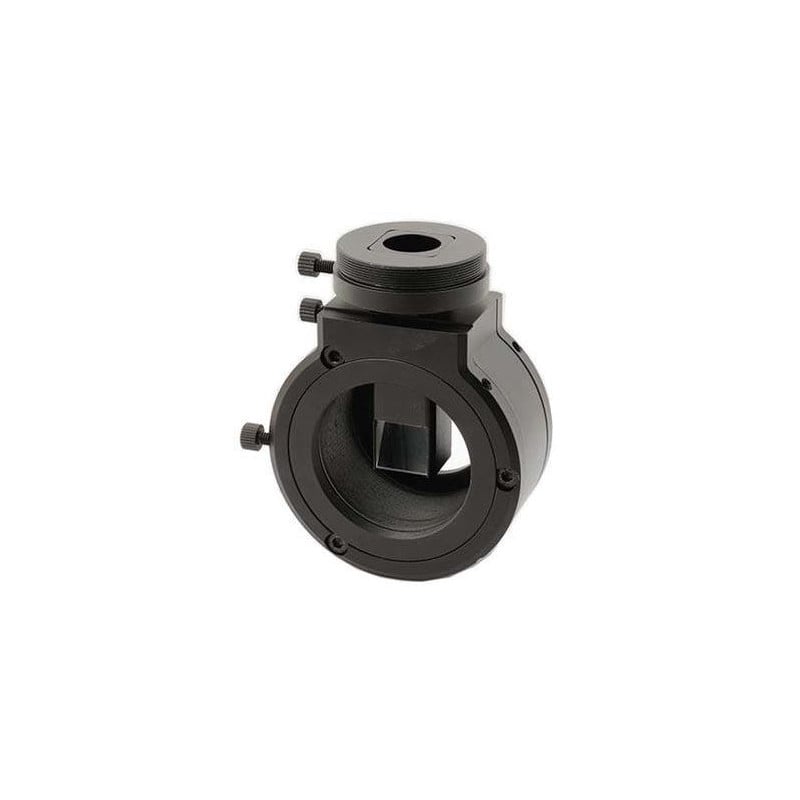

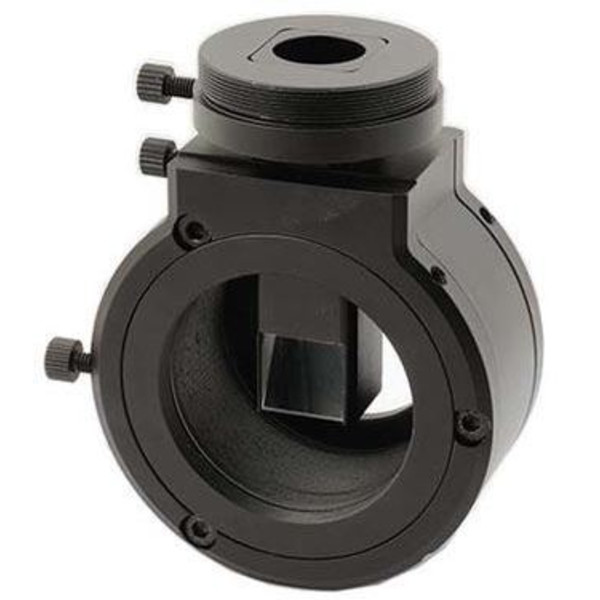

Een multivergoten prisma buigt het licht in een hoek van 90°, vergelijkbaar met een spiegel. Wanneer het zijdelingse kijkvenster volledig is ingeschoven, bevindt het prisma zich op de as. Hierdoor wordt precies dat beeld in het zijdelingse kijkvenster zichtbaar dat eerder ook rechtstreeks te zien was (Planet, maankrater ...). U kunt dus het doel nauwkeurig centreren. Trek vervolgens de zijdelingse kijker uit en de weg is vrij voor de hoofdfocus, waar bijvoorbeeld een CCD-camera is aangesloten.

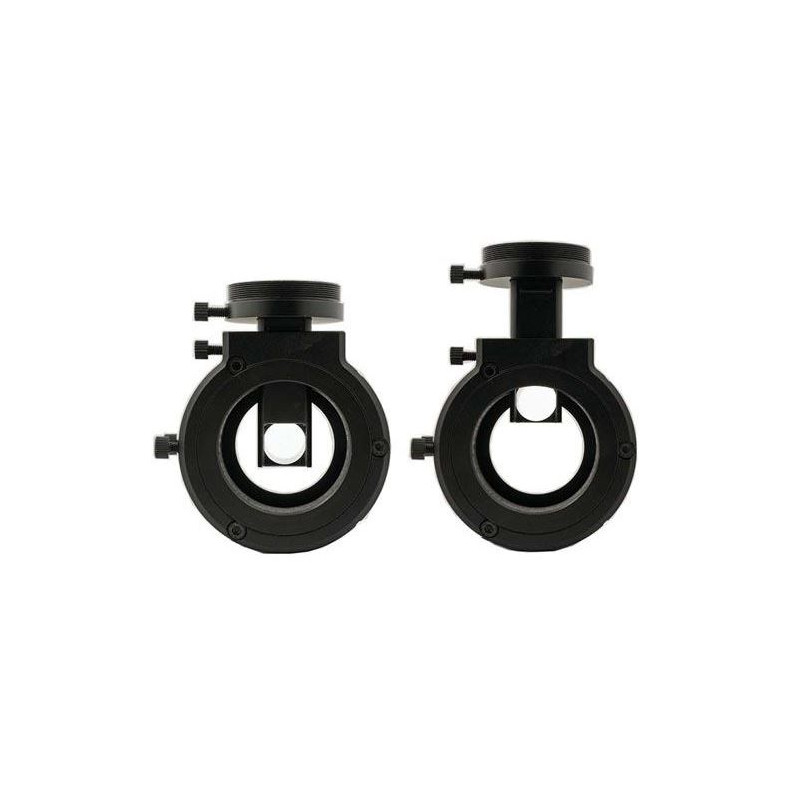

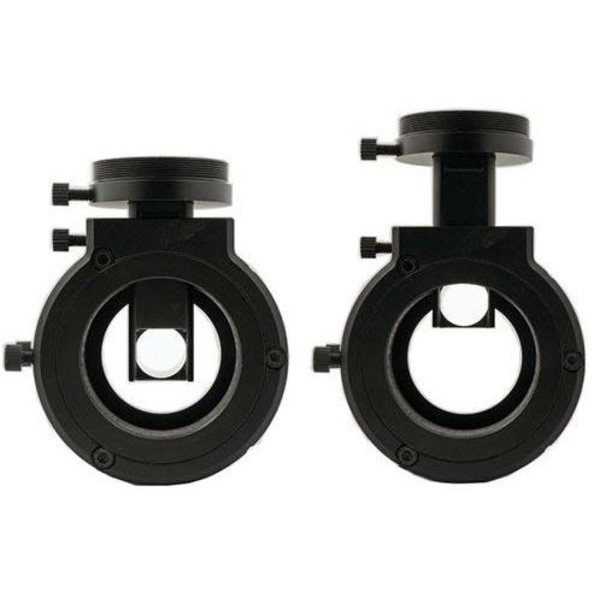

Als u de zijdelingse kijker slechts gedeeltelijk uittrekt, kan het prisma nog steeds licht opvangen en kunt u tegelijkertijd in de hoofdfocus fotograferen en door de zijdelingse focus observeren of de opname volgen. Hiermee beschikt u over alle functies van een off-axis-guider.

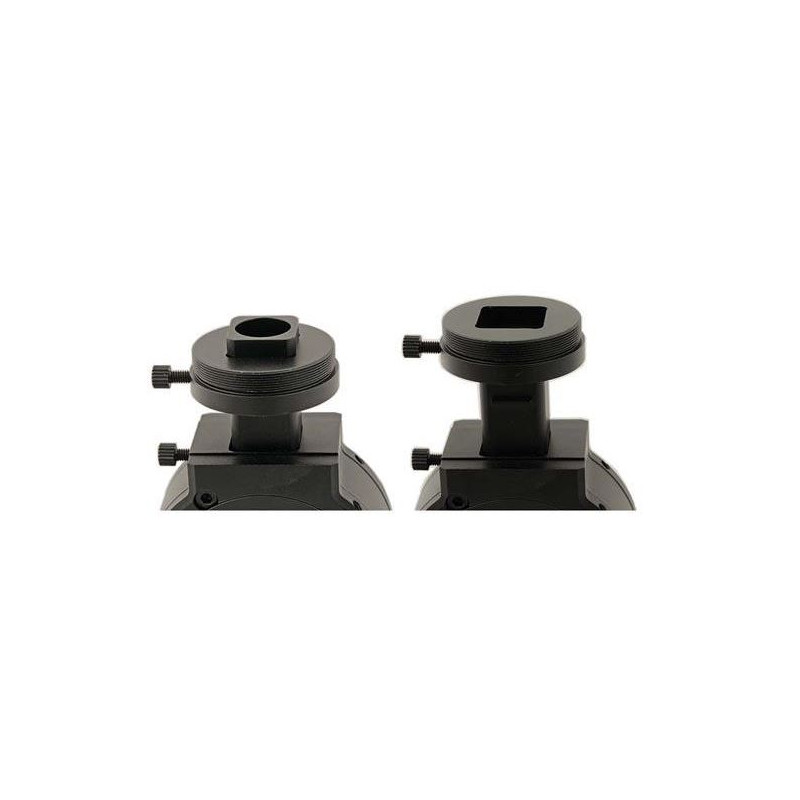

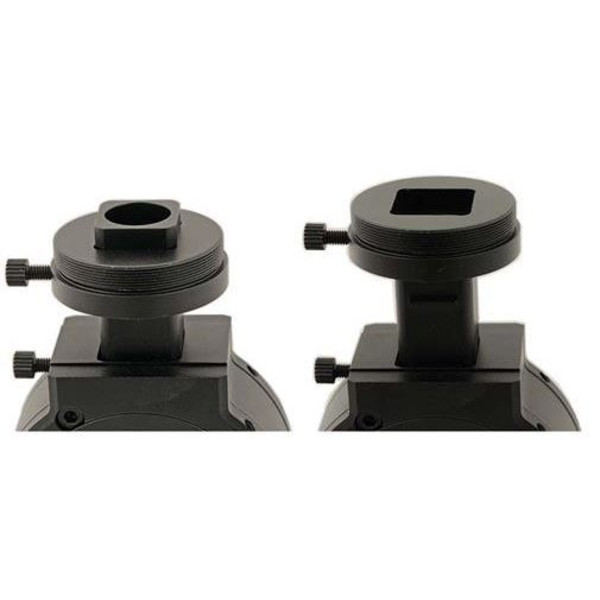

Het gebruik als flipspiegel en ook als off-axis-guider heeft alleen zin als u kunt omschakelen en in beide uitgangen een scherp beeld ziet. U moet dus de scherpte van het zijdelingse kijkvenster aanpassen aan de scherpte in de hoofdfocus. Dit kunt u bereiken door de zijdelingse aansluiting te verschuiven.
- Aansluiting aan de telescoopzijde: M48x0,75 mm (2" filterdraad) - binnendraad ... 360° draaibaar
- Aansluitschroefdraad aan de camerazijde: T2-schroefdraad (M42x0,75) buitenschroefdraad ... 360° draaibaar
- Aansluitdraad zijdelingse kijkhoek: T2-draad (M42x0,75) buitendraad
