Het pendelkwadrant meet de elevatiehoeken van hemellichamen, terreinpunten en gebouwen.
Het kwadrant is een astronomisch instrument dat al sinds de Babylonische oudheid bekend is. Met behulp van een schietlood geeft het de hoek aan tussen de gezichtslijn naar een gericht punt, bijv. een ster, en het horizonpunt er direct onder. Dit wordt de hoogte- of elevatiehoek van dit punt of ster genoemd. Dankzij een dwarsverdeling van de schaal is de meting nauwkeurig tot op ongeveer 10 boogminuten. Het is uitgerust met een peilbuis en een handvat. Dit eenvoudige instrument is de historische voorloper van de Jakobsstaf en de sextant.

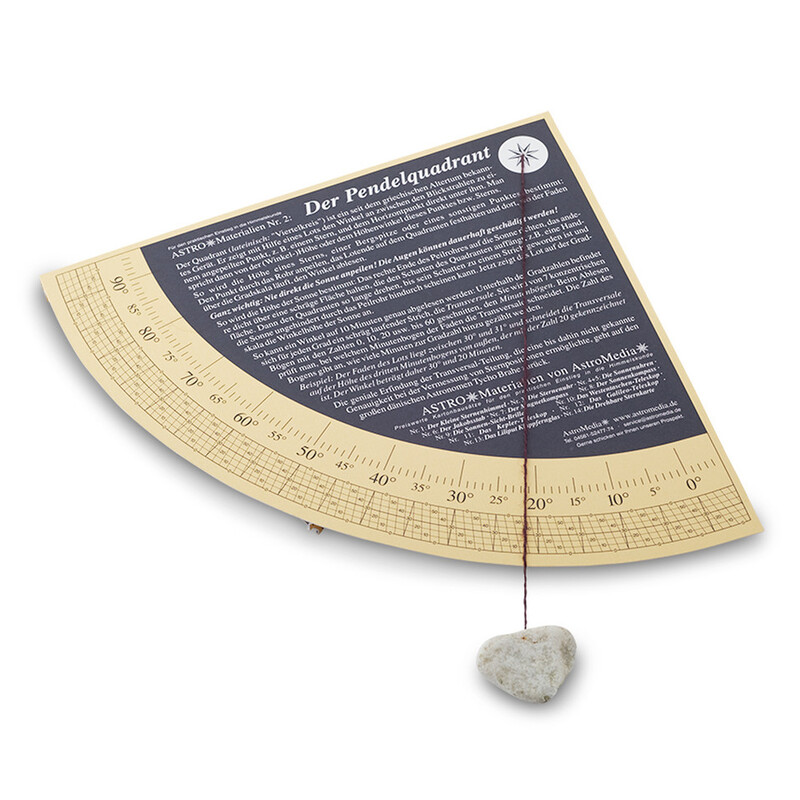

Hoe te messen: U bepaalt elk punt aan de hemel (behalve de zon!) of in het landschap door door de buis op het punt te richten. Houd het schietlood op het kwadrant. U kunt de hoek aflezen waar de draad over de gradenverdeling loopt.
Richt nooit rechtstreeks op de zon! Dit kan onherstelbare schade aan uw ogen veroorzaken! Als u toch de hoogte van de zon wilt bepalen, kunt u dit als volgt doen: Richt het rechter uiteinde van de peilstok op de zon en houd het andere uiteinde dicht bij een schuin oppervlak dat de schaduw van het kwadrant opvangt, bijvoorbeeld de palm van uw hand. Draai dan het kwadrant totdat zijn schaduw een lijn is geworden en de zon ongehinderd door de peilbuis kan schijnen. Nu geeft de loodlijn op de gradenschaal de hoekhoogte van de zon aan.

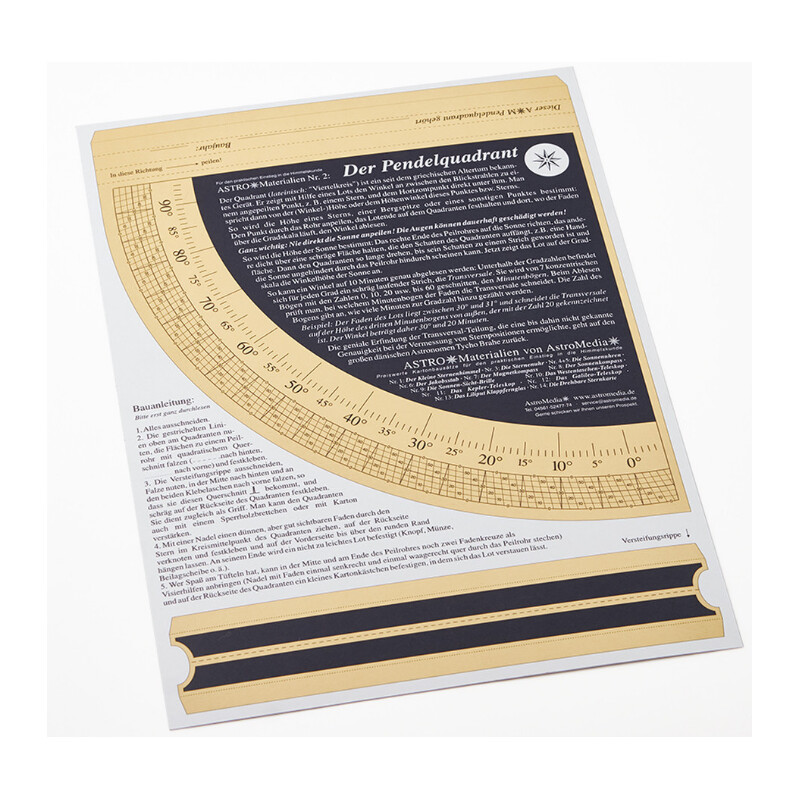

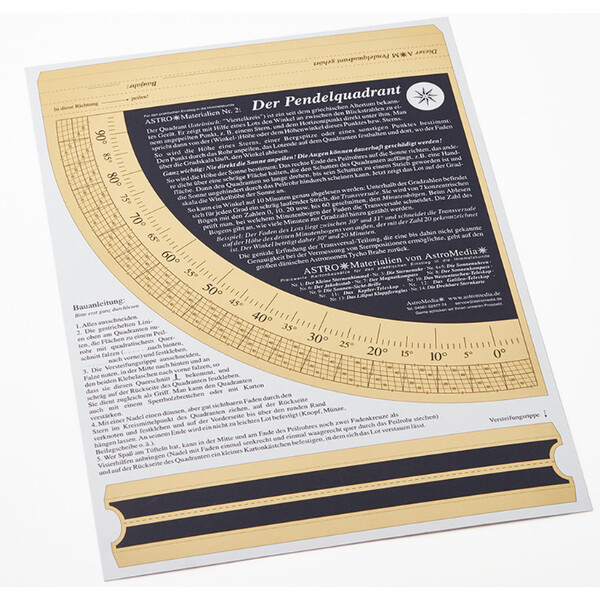

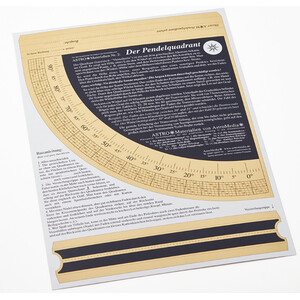

- Bedrukt kartonnen vel om uit te knippen en in elkaar te zetten (DIN A4)
- Met gedetailleerde montage-instructies
- Afmetingen van het afgewerkte artikel: ca. 20 x 20 cm
