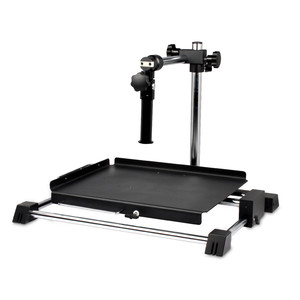

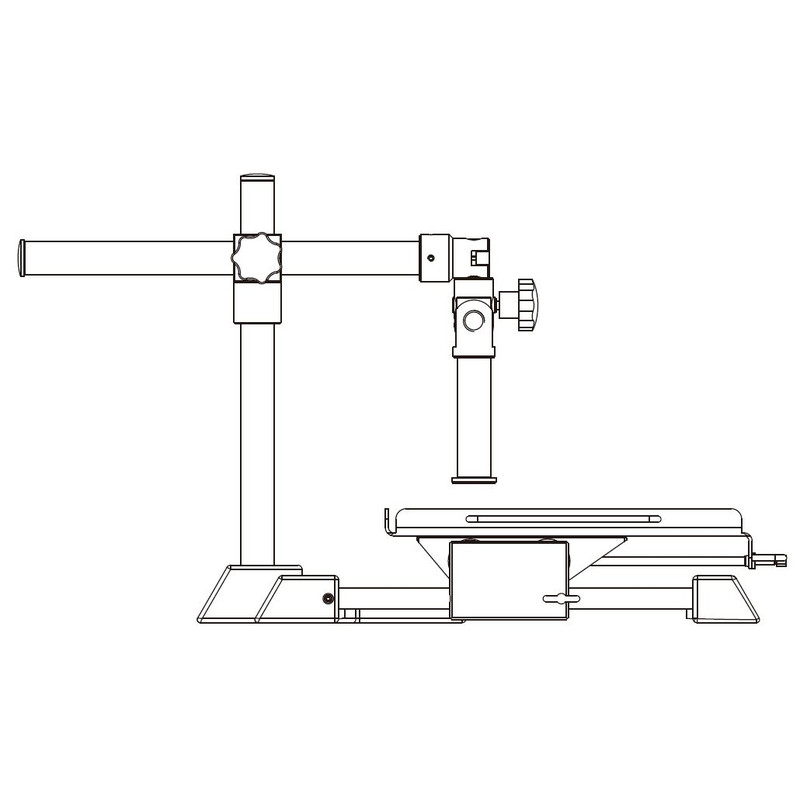

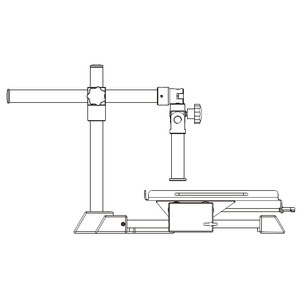

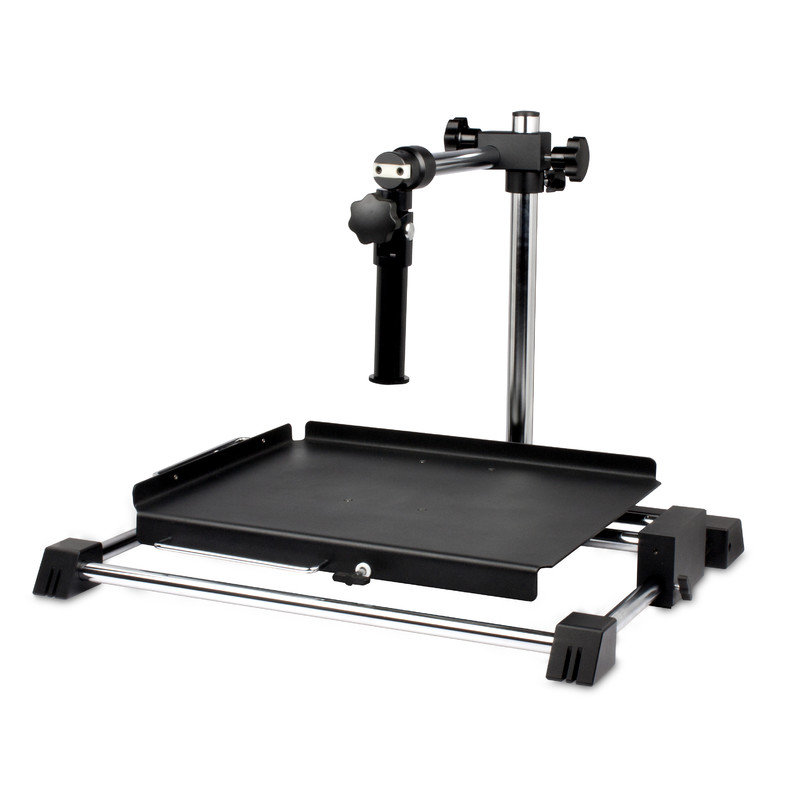

Grote handbediende tafel
- Oppervlakteparameters: 450 x 350 mm
- Beweging in x-richting: 410 mm
- Beweging in y-richting: 220 mm
- Verticale zuil: Ø32 mm Hoogte: 400 mm (optioneel 600 mm)
- Focuskolom: Ø32 mm
SMZ-171-serie
Met de nieuwe stereo zoom microscoop SMZ171 introduceert Motic een aanvulling op de goed ingeburgerde SMZ stereo serie. Nieuwe materialen voor ESD-compatibiliteit en geoptimaliseerde LED-verlichtingsopties zijn aan deze serie toegevoegd om een veelzijdig stereo miscroscop platform te creëren voor een breed scala aan biologische en materiaalkundige toepassingen. De optische prestaties van de SMZ171 en de uitgebreide accessoires maken dit instrument tot de ideale stereomicroscoop voor veeleisende toepassingen in routine- en onderzoek. Van biologische en medische preparaties tot industriële kwaliteitscontrole en inspectie, de SMZ171 levert keer op keer heldere en vervormingsvrije beelden. Het optische systeem volgens Greenough biedt een groot zoombereik van 6,7:1, parfocaliteit bij alle vergrotingen en een 5-standen klikstopmechanisme dat in de traploze zoom is geïntegreerd, waardoor de vergrotingen nauwkeurig kunnen worden gereproduceerd voor eenvoudig meten. De 110 mm werkafstand in de standaardconfiguratie biedt voldoende ruimte voor het bekijken en hanteren van alle monsters. De verbeterde scherptediepte produceert gelijkmatige en overtuigende driedimensionale, rechtopstaande beelden. Bovendien kan de SMZ171 eenvoudig worden omgebouwd tot een compleet documentatiestation door aansluiting op een van de Moticam-camera's.
Algemene specificaties
• Optisch systeem volgens Greenough
• Achromatische optiek met schimmelwerende behandeling
• Breedbeeld binoculair/trinoculair 45º observatiebuis (straalverdeling 0:100 rechterbuis/trinoculaire buis in fotopositie)
• Breedbeeldoculair voor brildragers, WF 10X/23 met dioptrie-instelling op beide buizen +/- 5 dpt
• Oogafstand 48-75 mm
• Zoom 6,7:1; 5 klikstops
• 7,5X-50X standaardvergroting
• Werkafstand 110 mm
Details:
Zoom
Met de SMZ-171 is het eenvoudiger dan ooit om van een totaaloverzicht van een monster over te schakelen naar kleine details. De zoomverhouding van 6,7:1 in de SMZ-171 biedt een standaard vergrotingsbereik van 7,5X-50X. Dankzij de parfocale uitrusting over het gehele zoombereik is het niet nodig om de focuspositie opnieuw in te stellen tijdens het zoomen.
tijdens het zoomen. Om het vergrotingsbereik van het model uit te breiden, is er een selectie van voorzetlenzen en oculairs beschikbaar die het totale vergrotingsbereik van de SMZ-171 vergroten van 2,25X tot 200X.
Voorzetobjectieven
De standaarduitrusting van de SMZ-171 heeft een werkafstand van 110 mm, wat voldoende ruimte biedt voor het bewerken van monsters bij verschillende vergrotingen. De maximale beelddiameter (met de laagste zoomstand en 10X oculairs) is 30,7 mm.
oculairs
De standaard groothoekoculairs WF10X/23 mm van de SMZ-171 met de grote uittredepupilafstand geven brildragers toegang tot het gehele gezichtsveld. Een individuele dioptrie-instelling van de oculairs van +/- 5 dpt is een goede voorwaarde voor het gebruik van schaalplaten. Naast de standaardvergroting van de 10X oculairs heeft de SMZ-171-serie ook oculairs met andere vergrotingen. Voor meetdoeleinden is een reeks scherpstelplaten verkrijgbaar.
3D-beeld
De SMZ171 van Motic is gebaseerd op het optische systeem van Greenough. Met zijn volledig gescheiden straalgangen heeft het systeem zich in 100 jaar microscopie bewezen. De SMZ-171 levert opmerkelijke vervormingsvrije 3D-beelden en een hoge resolutie van maximaal 460 Lp/mm (met 2X voorzetlens).
De werkafstand
In de standaardconfiguratie biedt de SMZ-171 een grote werkafstand van 110 mm, die eenvoudig kan worden uitgebreid tot 301 mm (met extra conversielenzen 0,3X). Om de gewenste totale vergroting te bereiken, kunnen objectiefvergrotingen van minder dan 1X worden gecompenseerd door het gebruik van
hogere oculairvergrotingen (tot 20X).
Modulaire configuratie
Naast de basisstatiefs biedt de SMZ-171 ook modulaire componenten voor een persoonlijke configuratie, afhankelijk van de eisen van de werkplekinrichting. De industriële zwenkarmstatiefs voor grote monsters kunnen de eenvoudige op- en doorlichtstatiefs vervangen om de bewegingsvrijheid van de gebruiker aanzienlijk te verbeteren.
aanzienlijk te verbeteren. Al deze statieven vereisen een apart verlichtingssysteem dat is aangepast aan de eisen van de monsters.
belichting
Belichting is een integraal onderdeel van het juiste gebruik van een stereomicroscoop. Motic biedt een breed scala aan belichtingsopties die kunnen worden gecombineerd met de SMZ-171 optiek. Een ringlamp kan nodig zijn voor een schaduwloos beeld, terwijl de visualisatie van een oppervlaktestructuur een gelijkgerichte belichting vereist door de combinatie van een koudlichtbron met een lichtgeleider.
Digitale documentatie
Een comfortabele opstelling wordt mogelijk gemaakt door Motic's filosofie van eenvoudige beelddigitalisering. De combinatie van een SMZ-171 met een digitale camera uit de Moticam-serie levert uitstekende livebeelden. Alle Motic-camera's zijn voorzien van software die de SMZ-171 omvormt tot een analyse- en documentatiewerkplek. De trinoculaire SMZ-171 maakt verschillende camera-adapters mogelijk, afhankelijk van de chipgrootte van de gebruikte camera.
accessoires
Glijtafel: een 360° draaibare glijtafel voor een soepele multidirectionele beweging van het preparaat.
x/y-tafel: een opsteekbare x/y-tafel met een verplaatsingsbereik van 76 x 54 mm maakt een nauwkeurige bidirectionele beweging mogelijk.
Polarisator, analysator: Om de dubbele breking van transparant materiaal te analyseren, is een polarisatieopstelling nodig.
Dark field-inzetstuk: met het irisdiafragma kan de belichtingsopening worden aangepast aan de numerieke apertuur (NA) van het gebruikte objectief.
